Как выбрать коллектор (гребёнку) для тёплого пола: контуры, комплектация и подключение

Как выбрать коллектор (гребёнку) для тёплого пола: контуры, комплектация и подключение

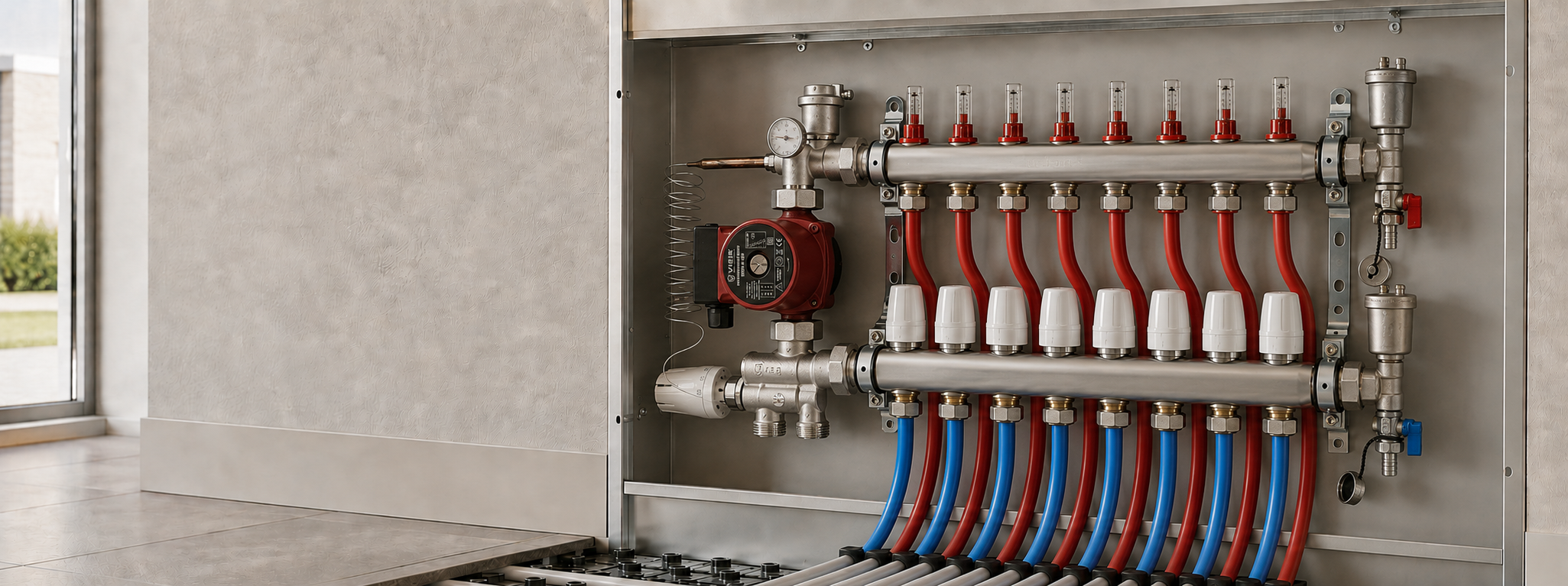

Коллектор для тёплого пола, или гребёнка — это распределительный узел из подающей и обратной частей, который направляет теплоноситель по отдельным петлям и принимает его после прохождения контуров. Обратная гребёнка возвращает охлаждённый теплоноситель к источнику тепла. От правильного расчёта, выбора и настройки коллектора зависит, насколько равномерно будут прогреваться помещения и получится ли регулировать каждый контур отдельно.

Сначала рассчитывают количество и длину петель, затем подбирают коллектор для теплого пола с соответствующим числом выходов. Также учитывают присоединительные размеры, совместимость с трубами и материал корпуса — латунь или нержавеющую сталь. Отдельный вопрос — комплектация: отдельная гребёнка без дополнительного оборудования или коллекторная группа в сборе, с расходомерами и регулирующими клапанами. Габариты узла сопоставляют с внутренними размерами коллекторного шкафа.

Типичная ошибка — выбирать гребёнку и схему подключения уже после начала укладки труб. После заливки пола изменить количество, длину или расположение петель без вскрытия стяжки не получится. Поэтому коллектор выбирают под заранее рассчитанные контуры, а не наоборот. Разберём, как выбрать коллектор для тёплого пола, как подключить и сбалансировать гребёнку, когда системе нужен насосно-смесительный узел и что предусмотреть для сервоприводов.

Сколько контуров тёплого пола нужно и на сколько выходов выбрать коллектор

Количество выходов коллектора должно соответствовать количеству петель тёплого пола. Одна цельная петля трубы — это один гидравлический контур и одна пара подключений: начало трубы присоединяют к подающей гребёнке, конец — к обратной. Поэтому коллектор на шесть контуров имеет шесть отводов на подаче и шесть на обратке, но обслуживает именно шесть петель, а не двенадцать.

Число петель не обязательно совпадает с числом комнат. Для небольшой ванной часто хватает одной, тогда как площадь тёплого пола в просторной кухне-гостиной приходится разделять на два или три контура. Даже если двумя петлями будет управлять один комнатный термостат, для их подключения потребуются две пары отводов.

В разных линейках встречаются коллекторы на 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 или 12 контуров, а также модели с большим числом выходов. Выбирать ближайшее чётное значение не требуется: сначала рассчитывают петли, а затем находят гребёнку подходящего размера.

Одна из частых ошибок — считать выходы по количеству помещений. После расчёта длины труб выясняется, что отдельные комнаты необходимо разделить на несколько петель, и выбранного коллектора уже не хватает.

Как рассчитать количество контуров

1. Определите обогреваемую площадь каждого помещения и зоны, в которых потребуется отдельное регулирование температуры;
2. Выберите шаг укладки по проекту или теплотехническому расчёту;
3. Рассчитайте примерный метраж трубы внутри обогреваемой зоны. При шаге 150 мм потребуется около 6,7 м трубы на 1 м², при шаге 100 мм — около 10 м на 1 м²;
4. Определите длину подводки от коллектора до помещения. Её считают отдельно для каждой петли и в обе стороны: от шкафа до начала обогреваемой зоны и обратно;
5. Сравните полученную длину с выбранным рабочим ориентиром. Если одна петля получается слишком длинной, разделите помещение на два или несколько контуров;
6. Сложите количество петель во всех помещениях. Итоговое число и будет необходимым количеством выходов коллектора.

Для предварительного расчёта можно использовать формулу:

Количество петель = длина трубы в обогреваемой зоне ÷ (рабочая длина петли − подводка на одну петлю).

Результат округляют вверх. Расчёт выполняют отдельно для каждого помещения, а не сразу для всей площади дома: расстояние до шкафа и конфигурация зон в комнатах различаются.

Какую длину контура принять для расчёта

Для трубы 16×2 мм в предварительном расчёте часто ориентируются на 80–90 м на одну петлю вместе с подводкой. Это рабочий диапазон, а не универсальный предельный норматив.

Допустимая длина зависит от требуемого расхода теплоносителя, гидравлического сопротивления трубы, шага укладки, мощности циркуляционного насоса и требований производителя системы. Поэтому окончательное количество контуров определяют после гидравлического расчёта. Привязывать длину петли только к диаметру трубы нельзя.

Пример расчёта коллектора для дома

Допустим, тёплый пол устраивают в пяти помещениях общей площадью 74 м². Используется труба 16×2 мм, а выбранный рабочий ориентир для одной петли составляет 90 м с учётом подводки.

Для кухни-гостиной расчёт выглядит так:

Результат округляют вверх — нужны три петли примерно по 81 м. Если разделить кухню-гостиную только на две петли, каждая получится длиной около 117 м:

В детской расчётная длина достигает примерно 88 м — почти выбранного ориентира. Перед покупкой коллектора этот контур стоит дополнительно проверить по фактической схеме укладки и расстоянию до шкафа.

Всего получается восемь петель: три в кухне-гостиной, две в спальне и ещё по одной в детской, прихожей и санузле. Значит, для такой системы нужен коллектор для тёплого пола на восемь контуров.

Делить всю площадь дома на условные 12 или 13 м² и по результату выбирать гребёнку рискованно. В нашем примере такой способ дал бы шесть контуров вместо восьми. Он не учитывает разделение по помещениям и разную длину подводок.

Нужен ли запасной выход

Запасной выход имеет смысл, если схема отопления ещё уточняется или в проекте предусмотрено подключение дополнительной зоны. Неиспользуемые отводы перекрывают и герметично закрывают в соответствии с инструкцией производителя.

Сам по себе свободный выход не позволит позднее добавить тёплый пол в готовом помещении. Если трубы заранее не заложены, придётся вскрывать покрытие и стяжку. Кроме того, более длинная гребёнка занимает дополнительное место, поэтому её размеры нужно заранее сопоставить с внутренними габаритами коллекторного шкафа.

Если проект завершён, количество петель рассчитано и расширение системы не планируется, выбирают модель с точным числом выходов. Лишний отвод в таком случае технических преимуществ не даёт.

Когда систему делят между двумя коллекторами

В доме с несколькими этажами, большой площадью или помещениями, расположенными далеко от коллекторного шкафа, систему часто рациональнее разделить между двумя коллекторами. Это сокращает длину подводок, упрощает регулирование и позволяет распределить контуры по этажам или отдельным зонам.

Гидравлические параметры проверяют при любом количестве контуров, но для гребёнок на 10–12 петель это особенно важно. Учитывают суммарный расчётный расход, потери давления в наиболее неблагоприятном контуре, пропускную способность коллекторной группы, а также расход и располагаемый напор циркуляционного насоса.

Выбирать большой коллектор по принципу «чем больше выходов, тем лучше» не стоит. Его размер должен соответствовать расчётному числу петель, гидравлике системы и габаритам шкафа.

Коллектор с расходомерами или без: какой выбрать

Для большинства систем водяного тёплого пола практичнее коллектор с расходомерами. Он показывает, сколько теплоносителя проходит через каждую петлю, и позволяет настроить контуры по расчётным значениям. Это особенно важно, если петли отличаются по длине, обогреваемой площади и требуемой тепловой мощности.

Коллектор без расходомеров тоже может работать правильно. Но у него должны быть балансировочные клапаны или регулировочные вставки, которыми ограничивают поток в каждом контуре. Разница в том, что фактический расход не виден на шкале: положение клапанов либо рассчитывают заранее, либо подбирают по косвенным признакам после запуска системы.

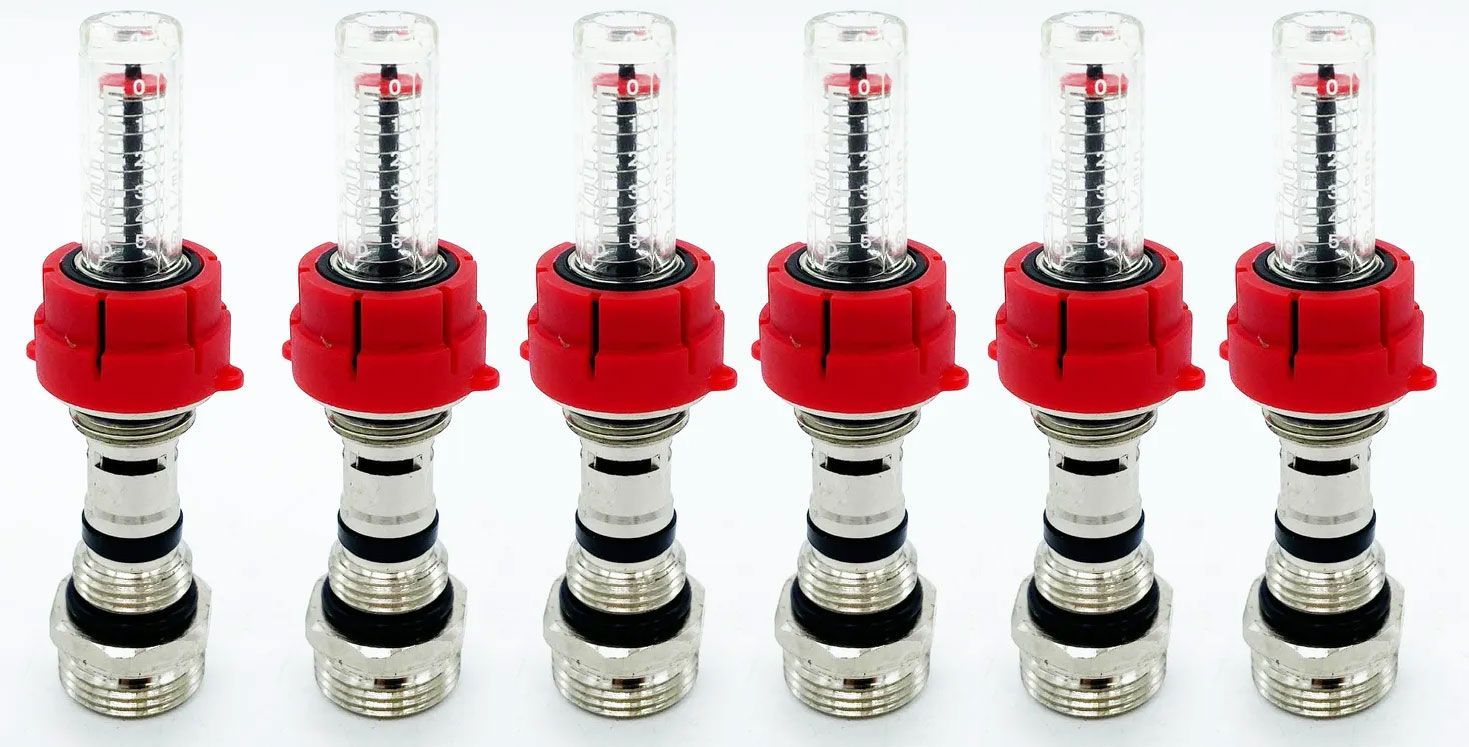

Как работает расходомер

Расходомер (ротаметр) — это прозрачная колба со шкалой и подвижным указателем. Шкалу обычно градуируют в литрах в минуту: она показывает текущий объёмный расход теплоносителя через конкретную петлю.

В готовых коллекторных группах расходомеры, как правило, устанавливают на подающей гребёнке, а на обратной размещают регулирующие или термостатические клапаны, которые можно оснастить сервоприводами. Компоновку проверяют по паспорту изделия: она различается у разных производителей и даже у отдельных серий одного бренда.

• позволяют выставить расчётный расход отдельно для каждой петли;
• упрощают повторную настройку после запуска и обслуживания;
• показывают контур, через который теплоноситель не проходит или проходит в недостаточном объёме.

Важно: Нулевое показание само по себе не раскрывает причину. Контур может быть перекрыт, завоздушен или засорён. Возможна и остановка циркуляционного насоса. Расходомер фиксирует отсутствие движения теплоносителя, а неисправность ищут отдельно.

Чем отличаются коллекторы с расходомерами и без них

По методике настройки VALTEC расходомеры ускоряют балансировку: соотношение расходов между петлями можно выставить без включения котла, но при работающем циркуляционном насосе.

Главное преимущество расходомеров — не увеличение мощности тёплого пола, а понятная гидравлическая балансировка. Параллельно подключённые петли отличаются по длине и сопротивлению. Без регулировки через короткие контуры может проходить избыточный поток, тогда как длинным его будет не хватать.

Выставлять одинаковое значение на всех расходомерах тоже неправильно. Небольшой санузел и просторная кухня-гостиная могут требовать разного расхода. Значение для каждой петли определяют по её тепловой нагрузке, а сам порядок балансировки разберём в разделе о подключении и настройке контуров.

Когда можно выбрать коллектор без расходомеров

Такая модель подходит, если проект содержит расчётные расходы и положения балансировочных клапанов, а настройку выполняет специалист. Допустим этот вариант и для небольшой системы из нескольких близких по длине и тепловой нагрузке петель — при условии, что конструкция гребёнки позволяет регулировать каждый контур отдельно.

Сбалансировать систему без предварительного расчёта тоже возможно, но это займёт больше времени. Результат придётся оценивать по температуре обратного теплоносителя или поверхности пола, а положение клапанов корректировать по мере выхода отопления на стабильный режим.

Важно отличать балансировочный клапан от обычного запорного крана. Кран предназначен прежде всего для открытия и перекрытия потока. Если на отводах нет регулировочных вставок с известными характеристиками, точно настроить распределение теплоносителя будет сложно.

Покупать гребёнку только с запорными кранами, рассчитывая отрегулировать тёплый пол «по ощущениям», не стоит.

Что расходомер не заменяет

Расходомер не измеряет температуру воздуха, не считает потреблённую тепловую энергию и не ограничивает температуру воды на входе в контуры. Он показывает и помогает регулировать только расход теплоносителя.

Температурой в помещении управляют комнатный термостат и сервопривод. Требуемую температуру теплоносителя обеспечивает источник тепла или насосно-смесительный узел, если он предусмотрен схемой. Эти элементы выполняют разные задачи и не заменяют друг друга.

Перед покупкой также стоит проверить, допускает ли конструкция снятие расходомера для очистки и можно ли приобрести его отдельно как запасную часть.

Для дома с несколькими петлями разной длины предпочтительнее коллекторная группа с расходомерами на подающей гребёнке и клапанами под сервоприводы на обратной. Модель без расходомеров имеет смысл выбирать только при наличии полноценного способа балансировки.

Присоединительные размеры и совместимость с трубами

Здесь чаще всего возникает недокомплект: коллектор подходит по числу выходов, но подключить к нему купленную трубу нечем.

Из чего складывается подключение

Почему 3/4″ не означает совместимость

Отвод 3/4″ одинаков почти у всех коллекторов — это присоединительный стандарт, а не размер трубы. Труба садится на него через евроконус: накидную гайку, обжимное кольцо и вкладыш-штуцер, который заходит внутрь трубы. Совместимость определяет именно вкладыш.

Труба 16×2,0 и 16×2,2 мм имеет одинаковый наружный диаметр, но разную толщину стенки — внутренний просвет отличается почти на полмиллиметра. Вкладыш от одной не сядет плотно в другую: соединение либо не затянется, либо потечёт под давлением. Поэтому в заказе указывают оба числа, а не просто «шестнадцатую трубу».

Металлопластик, PEX-a и PE-RT подключаются одинаково, через евроконус, но выпускаются с разной толщиной стенки. Часть производителей требует ставить фирменные соединители — иначе гарантия на трубу не действует. Это проверяют до покупки, а не после.

По два на каждую петлю: один на подающей гребёнке, второй на обратной. Для восьми контуров — шестнадцать соединителей.

В комплект коллекторной группы они входят не всегда. У одних моделей евроконусы уже стоят в отводах, у других отводы закрыты заглушками и соединители докупают отдельно. Это первое, что стоит уточнить в описании конкретной модели: на итоговой сумме заказа разница заметная.

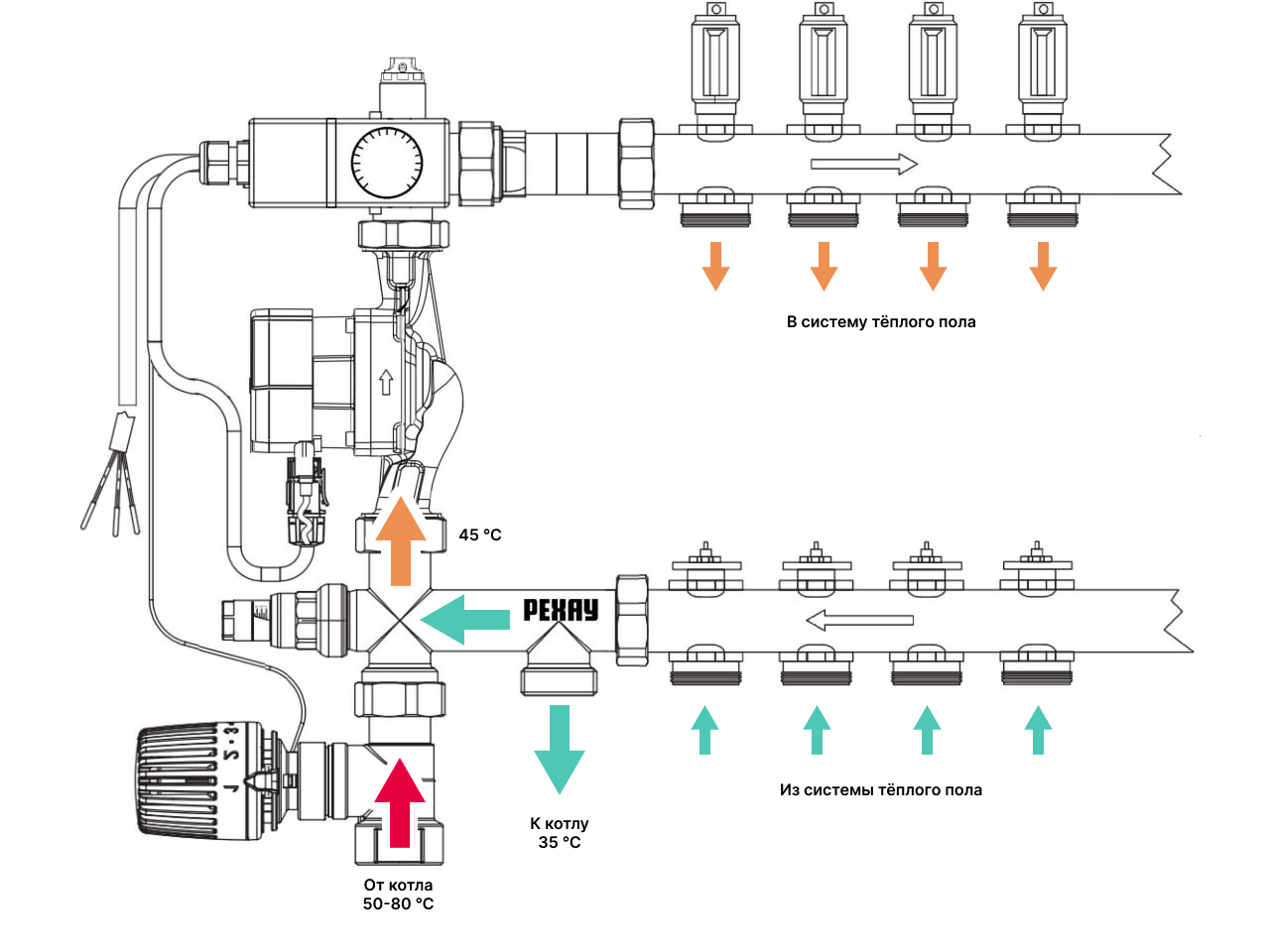

Нужен ли насосно-смесительный узел

Узел нужен, если источник тепла подаёт теплоноситель горячее, чем допустимо для тёплого пола. Если котёл или тепловой насос уже работают в низкотемпературном режиме и обслуживают только пол, достаточно одной коллекторной группы.

Тёплый пол — низкотемпературная система: в контуры подают примерно 35–45 °C, потому что ограничена температура поверхности пола. Котёл, рассчитанный на радиаторы, выдаёт 60–80 °C. Насосно-смесительный узел подмешивает к подаче остывший теплоноситель из обратки и держит расчётную температуру, а встроенный насос прокачивает контуры независимо от остальной системы.

Когда узел обязателен

• Один источник тепла работает на радиаторы и на пол: радиаторам нужна высокая температура, полу низкая;
• Котёл не держит низкую температуру подачи или работает по погодозависимому графику под радиаторы;
• Петель много, и их суммарное сопротивление котловому насосу не по силам.

Когда можно обойтись

• Конденсационный котёл или тепловой насос настроен на низкотемпературный режим и обслуживает только тёплый пол;
• Низкотемпературный контур уже сформирован на источнике тепла;
• Одна-две петли небольшой площади — санузел, прихожая. Здесь ставят RTL-кран, ограничивающий температуру обратного теплоносителя. Он дешевле узла, но работает без насоса и не даёт точной регулировки, поэтому на весь дом его не применяют.

Решение принимают по схеме системы и типу источника тепла, а не по площади дома. Насос узла подбирают под суммарный расход всех петель и потери давления в наиболее неблагоприятном контуре.

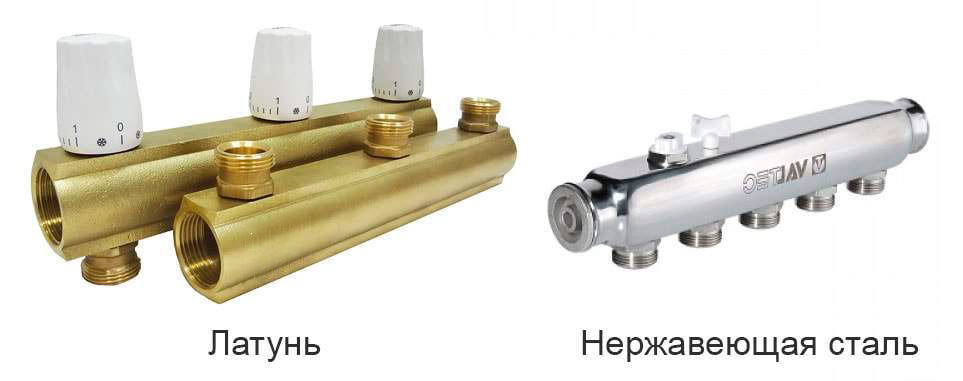

Материал корпуса: латунь или нержавеющая сталь

Для тёплого пола подходят оба материала. Разницу в надёжности определяет не металл сам по себе, а качество сплава, обработки и сборки, поэтому материал не оценивают отдельно от производителя.

Никелирование и хромирование латуни защищают от внешней коррозии и решают вопрос внешнего вида; на стойкость внутренних поверхностей покрытие не влияет.

Полипропиленовые коллекторы заметно дешевле, но для тёплого пола это компромисс: расходомеров на них нет, отводы не рассчитаны под сервоприводы, а соединения хуже переносят циклический нагрев и остывание. Такой вариант оправдан на небольшой системе, где балансировка и автоматика не нужны.

Практичнее смотреть не на металл, а на рабочее давление и допустимую температуру в паспорте, качество резьбы и уплотнений и возможность заменить отдельный элемент. Эти параметры разобраны в следующем разделе.

Подключение и балансировка контуров тёплого пола

Каждая цельная петля занимает пару отводов: начало трубы подключают к подающему коллектору, конец — к обратному. Контуры заранее маркируют, указывая помещение и длину. Ниже разобраны общие принципы; точные положения арматуры и рабочие параметры проверяют по проекту и паспорту оборудования.

Подающая и обратная гребёнки

В большинстве готовых групп расходомеры стоят на подающей гребёнке, а клапаны под ручные колпачки или сервоприводы — на обратной. Однако расположение планок сверху или снизу не стандартизировано. Назначение коллектора определяют по маркировке, стрелкам направления потока и схеме производителя, а не только по цвету термометров.

К подающей гребёнке приходит теплоноситель от котла, теплового насоса либо насосно-смесительного узла. Пройдя петлю, вода возвращается в обратный коллектор. Ошибка в направлении потока может нарушить работу расходомеров, клапанов и смесительного узла.

Заполнение системы и удаление воздуха

Петли заполняют поочерёдно, перекрывая остальные. Иначе вода пойдёт по пути меньшего сопротивления, а в длинных трубах могут остаться воздушные пробки. Через открытый контур пропускают теплоноситель, пока из сливного шланга не пойдёт ровная струя без пузырьков, после чего переходят к следующему.

Когда все петли заполнены, арматуру переводят в рабочее положение, восстанавливают требуемое давление и проверяют герметичность. Универсальной цифры для опрессовки нет: её назначают с учётом труб, коллектора и требований проекта.

Автоматические воздухоотводчики удаляют остаточный воздух возле гребёнок, но не заменяют последовательную промывку. Циркуляционный насос тоже не предназначен для проталкивания крупных воздушных пробок и не должен работать без воды. После начала циркуляции давление контролируют, а систему при необходимости развоздушивают повторно.

Первоначальный запуск

Перед запуском проверяют соединения, давление, положение запорной арматуры и настройки насоса. Все петли, участвующие в балансировке, должны быть открыты. Сервоприводы временно переводят в монтажное положение или открывают через систему управления — способ зависит от модели.

Температуру подачи повышают до расчётного значения постепенно. Для новой стяжки соблюдают срок выдержки и график первого прогрева, указанные в документации на смесь. Нулевое показание расходомера рассматривают как симптом: причиной может быть закрытый клапан, воздушная пробка, недостаточный напор насоса или ошибка подключения.

Настройка расхода по отдельным петлям

Балансировка нужна не для одинакового открытия клапанов, а для подачи расчётного расхода в каждый контур. Значения берут из проекта, где учтены тепловая нагрузка помещения, параметры трубы, шаг укладки и расчётный перепад температур.

Для воды ориентировочный расход петли проверяют по формуле:

G = Q ÷ (70 × Δt),

где G — расход в литрах в минуту, Q — мощность петли в ваттах, Δt — разница температур подачи и обратки в градусах. При мощности 700 Вт и перепаде 5 °C требуется около 2 л/мин. Формула не определяет положение клапана и напор насоса; для незамерзающего теплоносителя расчёт корректируют.

На коллекторе с расходомерами значения выставляют при работающем насосе и открытых петлях. Регулировка одного контура меняет распределение воды в остальных, поэтому показания перепроверяют несколько раз. Без расходомеров используют расчётные положения клапанов и таблицы производителя. Оценка по температуре обратной воды или поверхности пола возможна лишь после выхода системы на стабильный режим.

Распределение расхода пропорционально длинам петель — только предварительное приближение. Оно даёт заметную ошибку, если различаются шаг укладки, площадь, напольное покрытие или теплопотери помещений.

Почему одинаковое положение клапанов не обеспечивает одинаковый прогрев

Гидравлическое сопротивление петли зависит от длины и диаметра трубы, числа поворотов, подводящих участков и соединений. При одинаковом открытии клапанов короткий контур обычно получает больше воды, чем длинный.

Равный расход во всех петлях тоже не является целью. Небольшой санузел и просторная кухня-гостиная передают разную тепловую мощность. Комнатные термостаты балансировку не заменяют — они открывают и закрывают уже настроенные контуры.

Когда настройку доверяют специалисту

Специалист нужен, если нет расчётных расходов, неизвестны длины петель или требуемые значения не достигаются при открытых клапанах. Профессиональная наладка требуется и для систем с несколькими коллекторами, совместной работой радиаторов и тёплого пола, насосно-смесительным узлом либо сложной автоматикой.

Повторное завоздушивание, падение давления, шум в арматуре, течь, перегрев подачи или отсутствие циркуляции после промывки нельзя исправлять случайным вращением расходомеров. Сначала проверяют схему, насос и исправность оборудования.

Чек-лист перед покупкой коллектора

Перед заказом сверьте проект тёплого пола с характеристиками коллекторной группы. Название модели само по себе не гарантирует, что узел подойдёт к трубам, автоматике и выбранному шкафу.

• Количество петель. На каждую цельную петлю нужна одна пара отводов. Свободный выход имеет смысл оставлять только при запланированном расширении системы;
• Присоединительные размеры. Отдельно проверяют диаметр подключения гребёнок к системе отопления и размер отводов для контуров;
• Размер и материал труб. Евроконусы и другие соединители должны соответствовать наружному диаметру, толщине стенки и типу трубы — металлопластиковой, PE-X или PE-RT;
• Наличие расходомеров. Для системы с несколькими петлями разной длины практичнее модель, позволяющая видеть и регулировать расход каждого контура;
• Состав комплекта. Уточните, входят ли в него расходомеры, регулирующие клапаны, воздухоотводчики, сливные краны, кронштейны и евроконусы;
• Необходимость смесительного узла. Его наличие определяют по температурному режиму источника тепла и общей схеме отопления, а не по количеству выходов коллектора;
• Возможность установки сервоприводов. Проверьте конструкцию клапанов обратной гребёнки, присоединительную резьбу и совместимость приводов с выбранной системой управления;
• Размеры коллекторного шкафа. Внутри должны помещаться гребёнки, смесительный узел и автоматика, а также оставаться место для изгиба труб и обслуживания оборудования;
• Гарантия и комплектующие. До покупки полезно выяснить, доступны ли отдельно расходомеры, клапаны, уплотнения и другие элементы, которые могут потребовать обслуживания или замены.

Коллектор выбирают после расчёта петель и схемы отопления. Количество выходов должно совпадать с числом контуров, присоединительные размеры — с трубами и подводящими магистралями, а комплектация — с задачами регулирования. Материал корпуса важен, но качество клапанов, расходомеров, соединений и возможность приобрести запасные части влияют на надёжность готового узла не меньше.
