Хотите смонтировать надёжную систему водоснабжения или отопления и сэкономить на вызове мастера? В этой статье вы пошагово освоите пайку полипропиленовых труб своими руками: узнаете, какие материалы, диаметр и PN-класс выбрать, сколько секунд держать трубу на нагретой насадке паяльника и каких ошибок опасаться. Пластиковая магистраль служит десятилетиями, если каждый стык сварен правильно. Следуя шагам, вы избежите протечек, а система выйдет на рабочее давление уже через час после сварки.
Выбор инструмента и материалов для пайки трубопровода из ППР-труб
Любая пайка начинается не с включения паяльника, а с конструкторской «разметки». Сначала составьте схему: отметьте диаметры, количество углов, переходов и точек подключения к радиаторам или сантехническим приборам. Этот подготовительный этап даст точный расход труб и фитингов и избавит от спонтанных «дозаказов» в середине работы. Диаметр подбирают по расчётному расходу и свободному проходу арматуры, а класс PN — по температуре и давлению: PN 10 хватит для холодной воды, PN 20 укладывается в нормы ГВС, PN 25 безоговорочно берут на отопление.

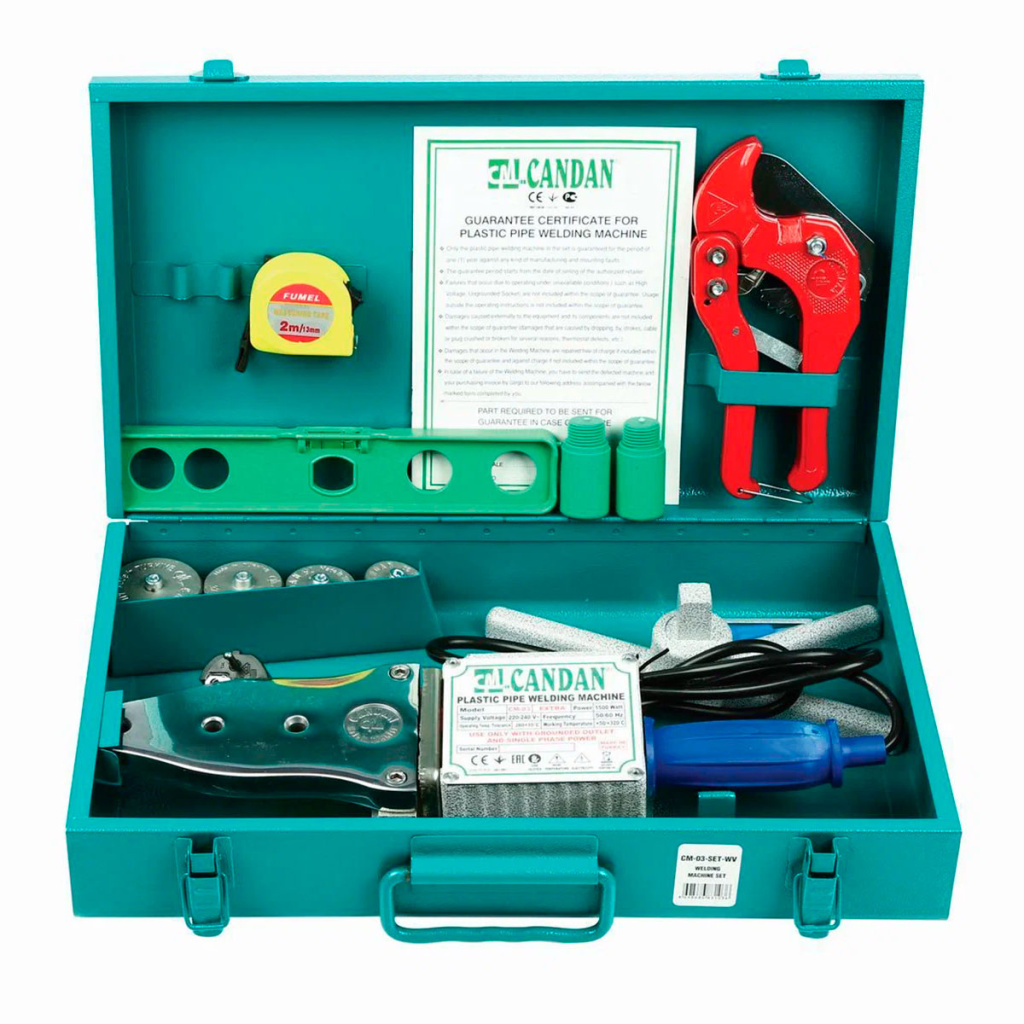

Минимальный набор инструмента:
- Паяльник для ПП труб 600–1200 Вт с тефлоновыми втулками Ø 20, 25, 32 и 40 мм. Рабочий диапазон термостата — +260 … +280 °C;
- Труборез: даёт ровный перпендикулярный рез без овальных замятий;
- Торцеватель (шейвер) Ø 20–40 мм — используется исключительно для труб PN 25 с наружным алюминиевым армированием. Удаляет фольгу на глубину сварочного пояса;
- Разметочный комплект: рулетка, строительный уровень и перманентный маркер;
- Удлинитель и устойчивый штатив-подставка для паяльника — шов получится ровнее, если аппарат не «гуляет» по полу;
- Обезжиривающий спиртовой состав для торцов труб (никакого «Уайт-спирита»!) на основе этилового, изопропилового или изобутилового спирта с концентрацией спирта не менее 90% и безворсовые салфетки.

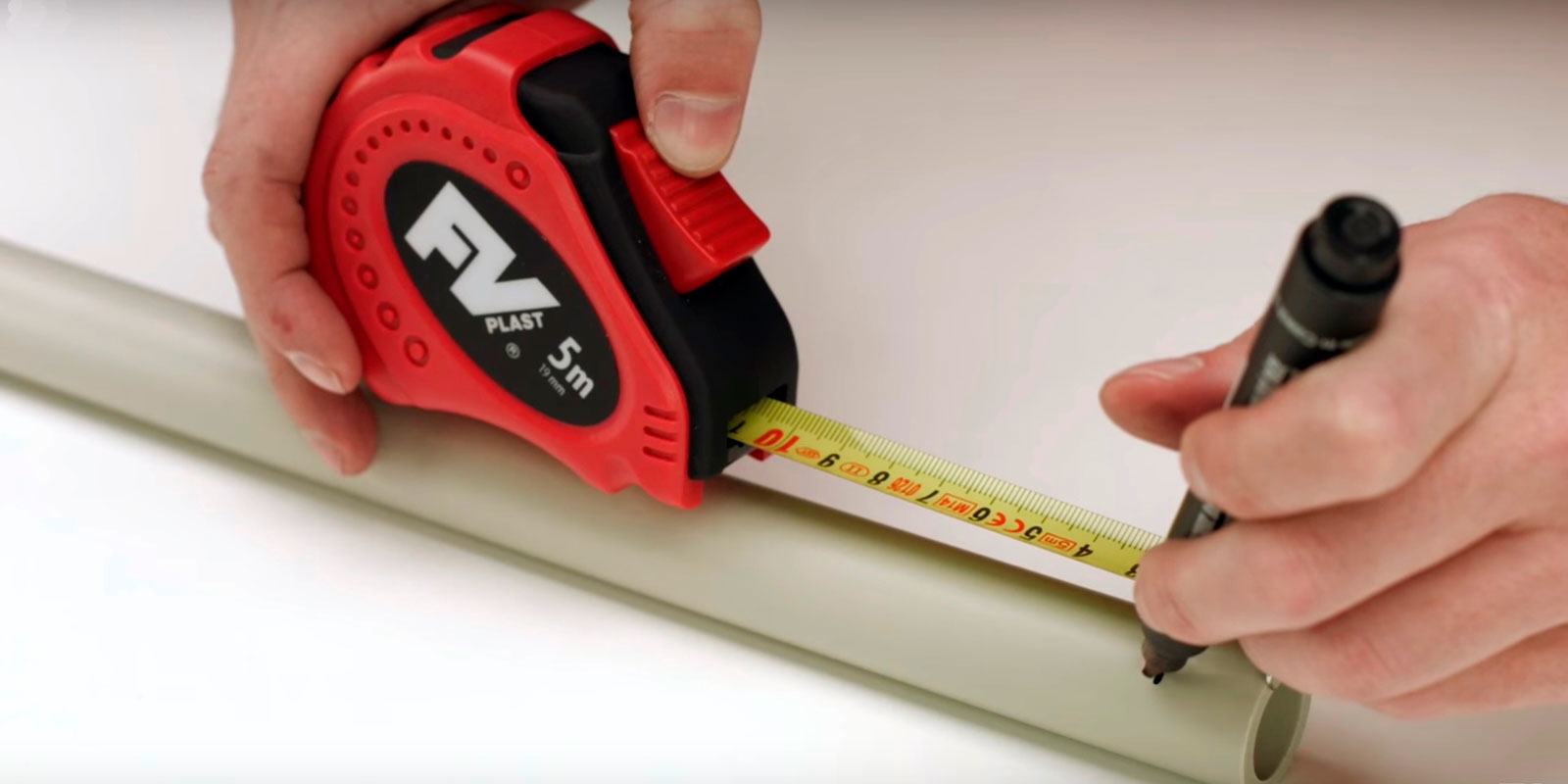

- Снимите размеры и выполните разметку. Измерьте чистое расстояние между фитингами (по монтажным рискам). Добавьте глубину вставки трубы в каждый фитинг — значения берите из таблицы вашего производителя (приведённые ниже значения типовые, допуск обычно составляет ±1 мм.)
- Отрежьте заготовку. Установите труборез строго под 90° и сделайте один плавный рез. Неровный торец даёт перекос и выдавит пластик внутрь фитинга;
- Обработайте кромку. Для неармированной трубы снимите фаску ≈ 1 мм под 15°, а для PN 25 с внешней алюминиевой фольгой обработайте торец шейвером, удалив металлизированный слой на глубину сварочного пояса;
- Разметьте глубину. От торца отложите по таблице величину заглубления и нанесите маркерную риску — во время сварки труба должна дойти ровно до неё. Для точной ориентации нанесите осевую метку на трубе и фитинге, чтобы после соединения не проворачивать детали;
Ø трубы, мм Глубина вставки, мм 16 13 20 14 25 15 32 17 40 19
- Обезжирьте торцы исключительно изопропиловым / этиловым спиртом и сразу вытрите насухо. «Уайт-спирит», ацетон, бензин и другие растворители запрещены — они разъедают полипропилен и ослабляют шов.
Виды полипропиленовых труб и их назначение
Маркировка PN — это номинальное внутреннее давление при +20 °C, которое труба должна выдерживать на протяжении нормативного срока службы. По мере роста температуры допустимое рабочее давление снижается, поэтому PN всегда рассматривают в связке с температурным режимом. На механическую прочность также влияет SDR (отношение внешнего диаметра к толщине стенки): чем выше SDR, тем тоньше стенка и тем ниже запас прочности при одинаковом диаметре.
Короткие рекомендации по выбору. Для холодного водоснабжения подходят неармированные PN 10–16 (учитывайте фактическое давление в сети). Для ГВС и «тёплого» отопления берут PN 20. Для высокотемпературного отопления и котельных — PN 25 с армированием Al (алюминий) или GF (стекловолокно). Алюминиевый слой работает как диффузионный барьер для кислорода, но требует зачистки/торцевания перед пайкой; стекловолокно зачистки не требует, зато линейное удлинение у него выше, чем у алюминия. Итоговый выбор уточняйте по таблицам именно вашего производителя с учётом SDR.
| PN | Армирование | Рабочие параметры | Рекомендуемое применение |
|---|---|---|---|
| 10 | нет | ≈ +45 °C / 10 бар при +20 °C | ХВС, тёплый пол ≤ +40 °C |
| 16 | нет | ≈ +60 °C / 16 бар при +20 °C | ХВС с повышенным давлением |
| 20 | нет | ≈ +80 °C / 20 бар при +20 °C | ГВС и низкотемпературное отопление |
| 25 | Al или GF* | до ≈ +95 °C / 25 бар при +20 °C | Высокотемпературное отопление, котельные |
Al — требует зачистки перед сваркой и заметно снижает терморасширение и диффузию кислорода.
GF — зачистка не нужна, терморасширение меньше, чем у неармированных, но выше, чем у Al.
Важное уточнение: обозначение PN само по себе не гарантирует наличие армирования — ориентируйтесь на полную маркировку трубы (PP-R/PP-RCT, Al/GF, SDR, диаметр, толщина стенки) и паспорт производителя. Для расчётов всегда используйте его таблицы допустимого давления в зависимости от температуры.
Составление схемы трубопровода
Перед сваркой полипропилена важно не только подготовить трубу и фитинги, но и продумать саму трассу. Набросайте простую схему на листе или в любой программе. Отметьте точки подключения, краны, фильтры, счётчики, коллекторы и места переходов по диаметрам. От схемы вы получите сразу два ответа: сколько и каких фитингов нужно и в каком порядке удобнее собирать узлы.
Старайтесь мыслить сборочными блоками. Часть узлов (например, участок с фильтром, краном и «американкой») удобно собрать на столе, проверить геометрию, а потом перенести на место и сделать один-два финальных стыка. При планировании оставьте хотя бы один конец ветки свободным — это избавит от «акробатики» в тесных зонах и снижает риск ошибочного проворота горячего соединения.
Учтите термическое удлинение полипропилена. На длинных прямых участках не тяните трубу «в натяг». Чередуйте скользящие и фиксирующие опоры согласно логике трассы, чтобы компенсировать удлинение и не перегружать швы. На открытых участках держите аккуратные, параллельные линии и выдерживайте расстояния до тепловых приборов и электрики. При скрытой прокладке заранее отметьте высоты трасс и точки креплений. Помните, схема — это ещё и ваша спецификация. По наброску сразу посчитайте длины резов, количество фитингов, краны и переходы, заложите небольшой запас трубы (обычно 10–15 %) на подрезки и корректировки по месту. Если планируются разные диаметры, на схеме отметьте, где именно произойдёт переход — это поможет не перепутать порядок сборки.
Подготовка труб перед сваркой
При соблюдении описанного алгоритма материал и инструмент работают «в паре». Правильно подготовленный торец заходит на втулку с минимальным сопротивлением, расплав прогревается равномерно, а шов формируется без внутренних наплывов и пустот.

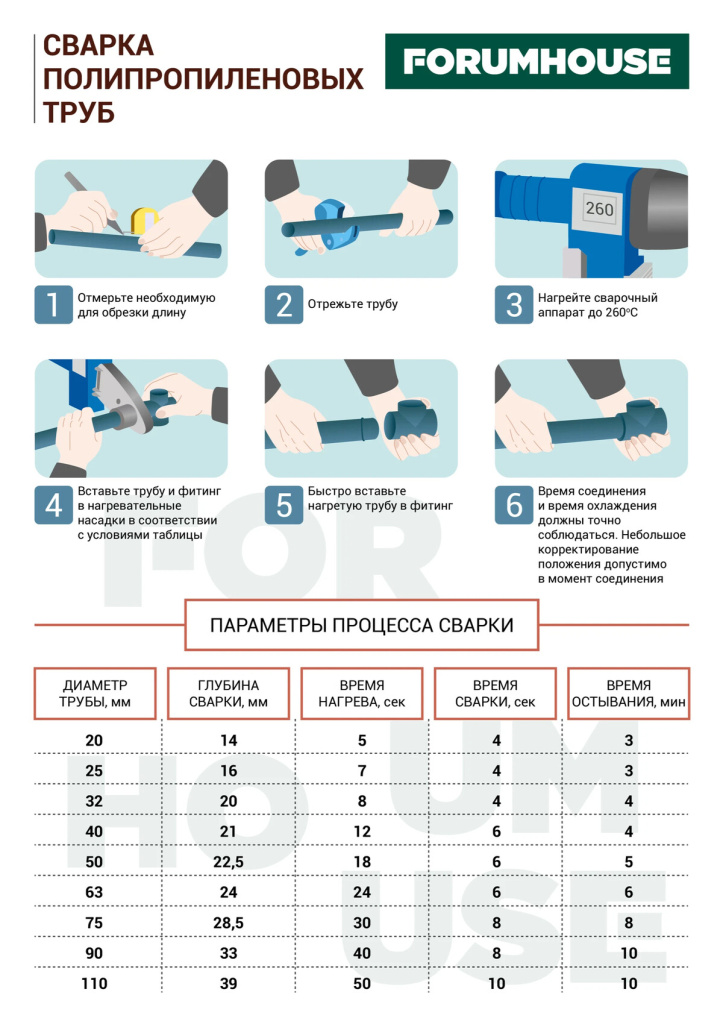

Пошаговая инструкция сварки полипропиленовых труб
Процесс пайки полипропиленовых труб основан на кратковременном нагреве наружного слоя трубы и внутренней поверхности фитинга до +260…+270 °C. Расплавленные кромки соединяют без прокладок и дают остыть, получая монолитный стык. Прочность такого шва превышает прочность самой трубы, что подтверждено ГОСТ 32415-2013. Именно поэтому технология используется как в частных домах, так и на промышленных объектах.
Когда схема трассы готова, детали подрезаны по размеру, снята фаска, сделана зачистка (если труба с алюминиевым армированием) и нанесены отметки заглубления и осевая риска, можно переходить к сварке. Подключите паяльник к сети, установите втулки требуемого диаметра, зафиксируйте аппарат на подставке и дайте нагреться до 260–270 °C — индикатор гаснет через 6–8 минут. В прохладном помещении время прогрева деталей увеличивают, а при температуре ниже +5 °C работы откладывают — в холоде полимер хрупче и шов получается менее надёжным.
Пайка выполняется синхронно. Трубу без перекосов надевают на гильзу насадки, а фитинг — на дорн, не вращая и не «докручивая» элементы. На насадках детали выдерживают строго заданное время: материал должен стать пластичным, но не «поплыть». Перегрев выдаёт расползающийся воротник расплава и размягчённый край. Недогрев ощущается как «дубовый» вход и почти отсутствующий внешний валик.
По истечении времени трубу и фитинг снимают одновременно и одним плавным движением соединяют до отметки заглубления, ориентируясь по осевой риске. Повороты исключены — смещение слоёв срезает расплав и ослабляет шов. На позиционирование остаётся несколько секунд: у малых диаметров окно короче, у крупных — чуть длиннее. Узел удерживают неподвижно до первичного схватывания и оставляют остывать без нагрузки. Принудительно охлаждать водой или продувом нельзя — это даёт внутренние напряжения.
Качество шва контролируют визуально и по геометрии. Снаружи по окружности должен быть ровный низкий валик расплава; внутри не должно образоваться заметного наплыва, сужающего проход. Соединение, не дошедшее до отметки, с «воротником» от перегрева или с явным внутренним завалом, признают браком. Такой участок вырезают и заменяют новым отрезком на муфты, выдержав технологические расстояния для удобной повторной пайки. Использованные фитинги не перепаивают. Насадки паяльника очищают от остатков полипропилена на горячую мягкой ветошью, чтобы не повредить тефлоновое покрытие.
Ниже приведены ориентиры по режимам. Точные значения обязательно сверяйте с таблицами именно вашего производителя — они зависят от марки полипропилена и толщины стенки.
Таблица значений времени сварки
| Диаметры полипропиленовых труб, мм. | Глубина сварки, мм. | Время нагрева трубы, сек. | Время соединения труб и фитингов, сек. | Время остывания полипропиленовой трубы, мин. |
|---|---|---|---|---|
| 20 | 14 | 5 | 4 | 3 |
| 25 | 16 | 7 | 4 | 3 |
| 32 | 20 | 8 | 4 | 4 |
| 40 | 22 | 12 | 6 | 4 |
| 50 | 22.5 | 18 | 6 | 5 |
| 63 | 24 | 24 | 6 | 6 |
| 75 | 28.5 | 30 | 8 | 8 |
| 90 | 33 | 40 | 8 | 10 |
| 110 | 39 | 50 | 10 | 10 |
Если пайка идёт «на весу» на уже закреплённой трассе, удобнее работать вдвоём: один держит аппарат и следит за временем, второй позиционирует элементы. Альтернатива — временно зафиксировать участок креплениями так, чтобы насадки свободно подходили к месту стыка. После полного охлаждения всех соединений можно переходить к опрессовке; на бытовых диаметрах пауза между последним швом и испытанием обычно укладывается в десятки минут.
Монтаж и подключение магистрали
Перед врезкой перекройте подачу и полностью сбросьте давление: слейте воду, откройте ближайшие краны для разрежения, убедитесь, что участок сухой. Место врезки размечают с учётом глубины заглубления в тройник и доступности паяльника. Удобнее, когда один конец будущей ветки остаётся свободным для финального стыка. Из существующей линии вырезают фрагмент по длине тройника с учётом сварочных поясов, торцы готовят по стандартной схеме и впаивают тройник — такой узел держит скачки давления и не требует обслуживания.
Горизонтальные участки фиксируют клипсами чаще, чем кажется: примерно через 0.5 м. для бытовых диаметров. Вертикальные участки — ориентировочно через 0,7 м. Крепления ставят на жёсткие основания, выверяя трассу уровнем, чтобы исключить «гуляние» магистрали при пусках и остановах. На прямых ветках учитывают тепловое удлинение полипропилена: при высокой температуре PN 25 удлиняется примерно на 2 мм на каждый метр. Чтобы не перегружать швы, чередуют фиксирующие и скользящие опоры, а каждые 8–10 метров прямой линии закладывают компенсацию — L-образный или П-образный отвод, либо небольшой смещённый участок, принимающий деформацию. В местах прохода через стены и перекрытия устанавливают гильзы: труба должна свободно скользить, не тереться о кромки и не зажиматься отделкой.
Подключение оборудования делают разъёмным. Радиаторы, насосы, фильтры, бойлер, коллекторный узел — всё это удобнее собирать через «американки» и комбинированные фитинги с латунной закладной. Переходы на металл выполняют резьбовыми вставками с герметизацией льном с пастой или ФУМ-лентой по инструкции производителя. Резьбовые соединения прячут в ниши только при наличии ревизионного доступа. На узлах с термоманометрами и запорной арматурой предусматривают прямой подход ключом и возможность снятия элемента без демонтажа половины системы.
Когда стандартный паяльник физически не подлезает к месту стыка — в нишах, под потолком, за стояками — выручает электросварной фитинг со встроенной спиралью: аппарат сам отрабатывает цикл нагрева по коду детали, а монтаж занимает минимум пространства. Такой способ дороже, но решает задачи в тесных зонах без компромиссов по надёжности. Для временных веток или сервисных перемычек допустимы разъёмные узлы на резьбовых фитингах, однако постоянную магистраль их используем по возможности реже, отдавая приоритет раструбной сварке.
После сборки ветви выполняют визуальный осмотр каждого шва, проверяют, что опоры держат трассу без «натяга», и переходят к опрессовке: магистраль заполняют, стравливают воздух, затем поднимают давление до расчётного (или до значения из паспорта производителя) и выдерживают регламентное время без падения показаний. Лишь после успешной проверки трассу закрывают облицовкой, а гильзы и проходки аккуратно герметизируют негорючими материалами, не лишая трубу возможности свободно смещаться при нагреве.
Распространённые ошибки и как их избежать
Чаще всего проблемы начинаются ещё на этапе разметки: отрезы выполняют «на глаз», без учёта глубины заглубления и допусков. В результате стык не доходит до метки или, наоборот, «упирается» и выдавливает расплав внутрь. Рабочая привычка простая — мерить по факту, переносить на трубу реальную глубину заглубления из таблицы производителя и делать чистый перпендикулярный рез с фаской.
Режим прогрева одинаков для бытовых ПП-систем — паяльник держат в диапазоне 260–270 °C. Недогрев даёт «сухой» шов: вход тугой, внешний валик почти не читается, адгезия слабая. Перегрев вызывает расползание кромки и внутренний наплыв, который сужает проход. Нагрев выполняют одновременно: труба на гильзе, фитинг на дорне — деталь к детали, без вращения и раскачивания, чтобы обе поверхности подошли к соединению одинаково тёплыми.
Чистота критична. Пыль, стружка и особенно остаточная влага превращаются при прогреве в пористость: пар «вспенивает» расплав, и шов теряет прочность. Трубы и фитинги держат в чистоте, торцы и «гнездо» протирают спиртом и высушивают, не кладут элементы на грязный пол и не трогают подготовленные поверхности руками. Если деталь поцарапали, оплавили насадкой или деформировали кромку, её меняют — «подправить» дефект без вырезки не получится.
После снятия с насадок на корректировку положения остаются считанные секунды: у малых диаметров это порядка 2–4 с., у крупных окно дольше (смотрите таблицу режимов). Повороты и «докрутки» запрещены — они срезают расплав и ломают структуру шва. Узел удерживают неподвижно до схватывания и дают остыть естественно, без продувов и охлаждения водой. Смешивать трубы и фитинги разных систем нежелательно: коэффициенты линейного расширения и допуски геометрии могут отличаться настолько, что со временем узел начнёт «раскачиваться».
Кратко о технике безопасности
К работе допускаются совершеннолетние, знакомые с основами сварки ПП и правилами ТБ. Паяльник ставят на устойчивую огнезащитную подставку, перед включением проверяют заземление, кабель и вилку, обеспечивают нормальное освещение и приточную вентиляцию. Рабочая зона сухая и свободная от посторонних предметов; пайку на открытом воздухе в дождь или снег исключают. Используют сертифицированные трубы и фитинги, к нагретым насадкам не прикасаются, от отвлекающих действий и алкоголя отказываются. Включённый инструмент без присмотра не оставляют. При ожогах и травмах обращаются за медицинской помощью.
