Водяной тёплый пол — это низкотемпературная система отопления, в которой тепло распределяется равномерно по поверхности пола. Под чистовым покрытием (плитка, ламинат, паркет) укладывается контур из труб, по которым циркулирует тёплый теплоноситель. Источник тепла — котёл или тепловой насос — подаёт воду с умеренной температурой, а дальше работает физика: большая площадь излучения и мягкая конвекция создают комфорт без перегрева радиаторов и локальных «горячих точек». В результате при меньшей температуре воды вы получаете те же ощущения тепла в помещении — это основа энергоэффективности водяного тёплого пола.
Технология укладки водяного теплого пола — основные этапы монтажа

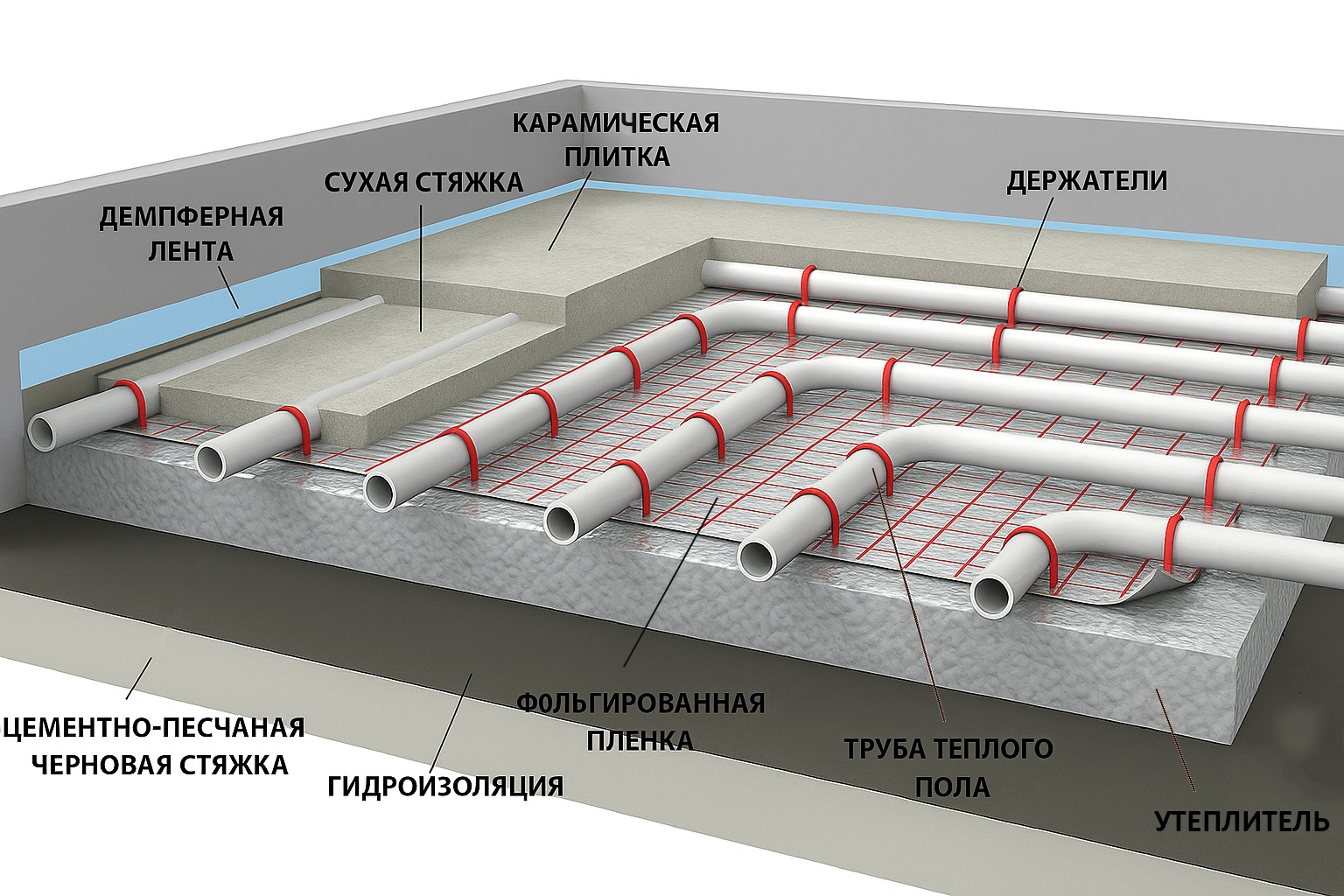

Конструкция пола — это многослойный «пирог». Снизу располагается основание, по периметру — демпферная лента для компенсации расширения стяжки. Далее — утеплитель (маты, плиты ППС/ЭППС, иногда с направляющими «бобышками»), который не даёт теплу уходить вниз. На утеплителе формируется раскладка труб для теплого пола по выбранной схеме (улитка/змейка/комбинированная), после чего контуры подключаются к коллектору. Коллектор — распределительный «центр» с расходомерами и запорной арматурой, к которому подведён смесительный узел со своим насосом: он понижает температуру подачи до рабочих 35–45 °C и стабилизирует расход по контурам. Сверху трубы закрываются стяжкой (или сухим настилом), а уже на неё укладывается финишное покрытие.
Грамотная конструкция водяного тёплого пола начинается не с укладки труб, а с подготовки основания и продуманной последовательности слоёв. Цель — сделать систему, которая равномерно отдаёт тепло, не трескается, не «запирает» влагу и остаётся обслуживаемой: к коллектору легко подойти, контуры — опрессованы, температурный режим — предсказуем. Ниже — краткая, но практичная схема устройства пола под стяжку, которой придерживаются проектировщики и монтажники.
Основа — ровное и прочное основание. Допустимая неровность после выравнивания — ±5 мм. Далее формируем слои:
- Демпферная лента по периметру: компенсирует тепловое расширение стяжки. Толщина ≥5 мм, высота — на 2 см выше финишного уровня пола (спрячется плинтусом);
- Гидроизоляционная плёнка (ПЭ): не даёт цементному молочку уйти в утеплитель и защищает нижние слои;
- Теплоизоляция: чаще плиты ППС/ЭППС или маты с бобышками. При использовании фольгированной подложки нужен защитный слой для алюминия (в щелочной среде стяжки фольга быстро разрушается без защиты);
- Армирование (по проекту): сетка над утеплителем улучшает сцепление и геометрию;
- Трубы тёплого пола (PEX/PE-RT и др.) по выбранной схеме укладки;
- Подключение к коллектору: тёплые полы питаются через смесительный узел (смесузел) со своим насосом и терморегулирующим клапаном, чтобы держать низкотемпературную подачу ≈35–45 °C.
- Гидравлические испытания: опрессовка до заливки — обязательна;
- Цементно-песчаная/самонивелирующая стяжка, толщина над верхом трубы обычно ≥35–45 мм (суммарно слой ~60–70 мм, уточняйте по проекту);
- Запуск системы после полного набора прочности стяжки: начинать с комнатной температуры теплоносителя и ежедневно поднимать на ~5 °C до рабочего режима.
Почему важна именно такая последовательность? Демпферная лента и компенсационные швы снимают напряжения в стяжке; гидроизоляция защищает утеплитель; корректная теплоизоляция направляет поток вверх и снижает теплопотери; а смесительный узел удерживает безопасный график для покрытия и стяжки. Опрессовка до заливки исключает сюрпризы после чистовой отделки, а поэтапный прогрев предотвращает микротрещины и деформации.
На практике это означает ровную температуру поверхности, тихую работу насосов и предсказуемую реакцию системы на термостаты. Если нужен подбор материалов (утеплитель, труба, коллектор, смеcительный узел) и проверка толщин под ваше покрытие, специалисты Santeh24.by помогут с подбором и дадут профессиональную консультацию.
Когда водяной тёплый пол выгоден, а когда лучше комбинировать с радиаторами
Систему имеет смысл выбирать, когда вы хотите ровное, «бархатное» тепло без перегревов и сквозняков — в первую очередь под плитку, керамогранит и другие покрытия с хорошей теплопередачей. В домах с тёплыми полами комфорт достигается при более низкой температуре воздуха: субъективно «тепло ногам» позволяет уменьшить целевую температуру воздуха в помещении на 1–2 °C и при этом не терять ощущения уюта — это прямое снижение расходов. Ещё один плюс — совместимость с низкотемпературными источниками: конденсационные котлы и тепловые насосы работают эффективнее именно на «плоских» графиках 30–45 °C, а тёплый пол такие графики и любит.
Комбинация с радиаторами оправдана там, где есть большие остекления и быстрые теплопотери (высокие помещения, угловые комнаты) или где нужно быстро нарастить мощность в межсезонье. Радиаторы дают быстрый отклик и покрывают пики, а тёплый пол держит фоновый комфорт. Такой гибрид особенно удобен на нескольких этажах: низкотемпературный контур полов на первом уровне и радиаторный контур на верхних — с развязкой по гидравлике и корректной балансировкой. Если коротко, водяной тёплый пол — основа комфортного, экономичного отопления. Радиаторы — инструмент для ускорения реакции и добора мощности там, где это действительно требуется.
Схемы укладки труб водяного теплого пола — какую раскладку выбрать

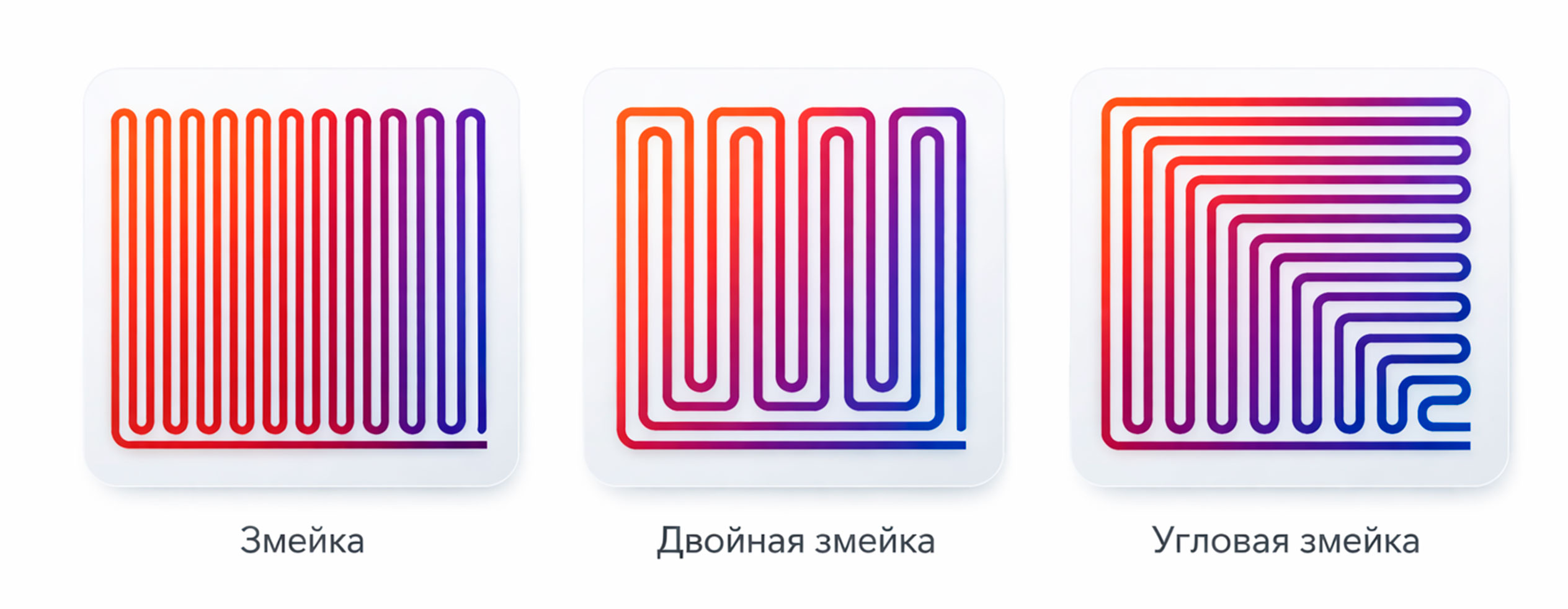

«Змейка»
Классическая «змейка» — самая простая раскладка труб тёплого пола по монтажу, и именно этим объясняется её популярность в небольших или вытянутых помещениях (коридоры, санузлы, гардеробные). Но у неё есть особенность: температура у начала контура выше, чем у конца, и без зонирования на покрытии будет заметный градиент. Чтобы это компенсировать, старт подающей трубы прокладывают вдоль холодной стены, делают там меньший шаг, а в остальной зоне — чуть больше. В длинных помещениях помогает «двойная змейка»: обратный проход трубы идёт рядом с подачей, и перепад по поверхности сглаживается. С точки зрения гидравлики змейка уступает спирали: больше резких поворотов — выше потери давления, поэтому длину петли и шаг здесь важно считать аккуратнее, особенно если насосу нужно «дотянуть» несколько контуров.
Двойная «змейка»
Компромисс между равномерностью и усилением у холодной стены: параллельные ходы частично компенсируют температурный перепад, при этом у наружной стены можно плотнее уложить «подачу». Монтаж сложнее, чем у классической змейки, но гидравлические потери умеренные.
Угловая «змейка»
Частный случай для помещений с одной-двумя наружными стенами или сложной конфигурацией. Начинаем раскладку вдоль холодного контура, выравнивая температуру в зоне максимальных потерь.

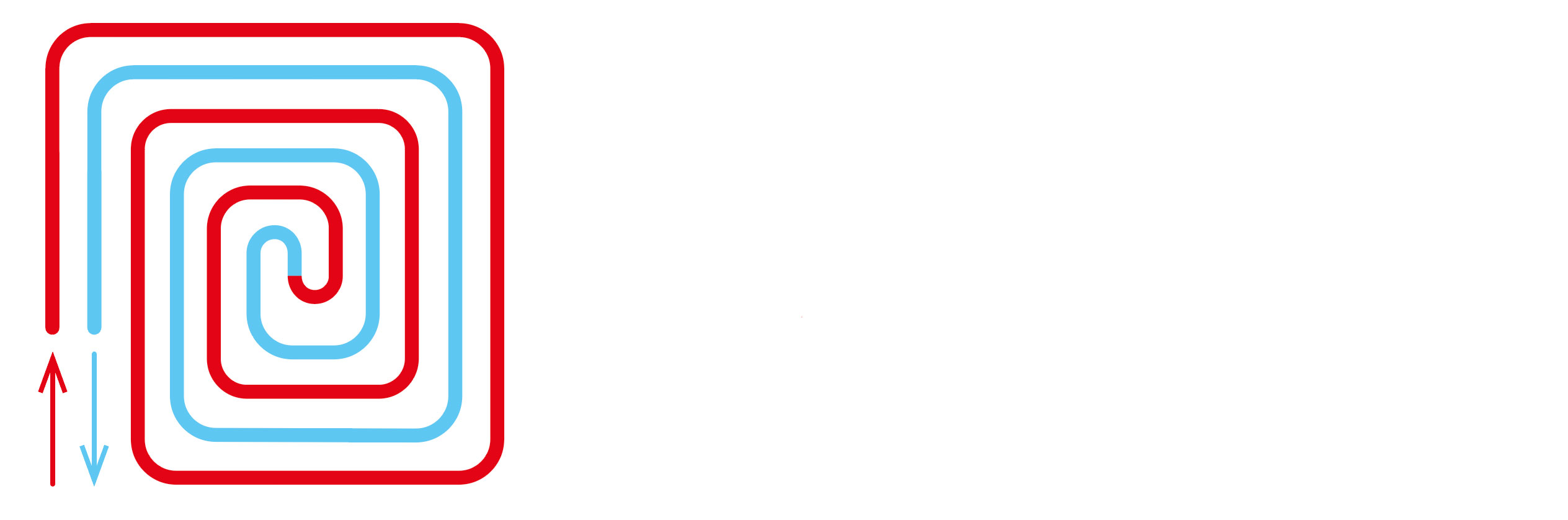

Спираль («улитка»)
«Улитка» — базовая схема укладки водяного тёплого пола, когда подающая и обратная трубы идут параллельно и встречными потоками выравнивают температуру поверхности. Благодаря этому перепады почти не ощущаются ни в центре, ни у стен, а сама система работает тише и с меньшими гидравлическими потерями: повороты плавные, локальных сопротивлений меньше. Практически во всех жилых комнатах площадью от ~15 м² спираль даёт самый предсказуемый комфорт под плиткой и керамогранитом. Если есть холодная зона (витраж, наружная стена), спираль легко «усилить» локально: первые витки подающей трубы проводят ближе к остеклению, уменьшая шаг в граничной зоне до 100–150 мм, а в остальной части оставляют 150–200 мм. Это позволяет держать равномерный фон без перегрева в глубине комнаты и излишнего расхода.
Два контура в одном помещении
Для больших комнат целесообразно делить площадь на несколько контуров (каждый привязан к коллектору). Это упрощает балансировку и позволяет варьировать шаг (например, у наружной стены плотнее, в глубине — реже).
Комбинированные схемы
Комбинированные варианты нужны там, где планировка сложная, а требования к теплу — разные. Типичный пример — гостиная с витражом и открытой кухней: вдоль остекления формируют «граничную зону» с плотным шагом (часто в виде короткой змейки или первых витков спирали подачей к стеклу), а центральную часть комнаты укладывают спиралью с более редким шагом. В узких или Г-образных пространствах удобно «сшивать» схемы: змейка помогает пройти сложные участки, а затем переходим на спираль, чтобы выровнять температуру в основной зоне. Такой подход облегчает балансировку: у «горячих» участков расход не приходится завышать, а общий перепад температур по покрытию остаётся в пределах допустимого температурного градиента.
Как раскладка влияет на комфорт, расход и балансировку
Выбор раскладки — это не про «красиво на схеме», а про режимы работы системы. Спираль обеспечивает наиболее ровную температуру поверхности, что позволяет держать ниже температуру подачи без потери комфорта и экономить мощность источника. У змейки легче сформировать пик теплоотдачи у холодной стены, но растёт риск «полосатого» тепла в глубине комнаты и потребность в точной балансировке расхода. Комбинированные схемы позволяют совместить плюсы: локально дать больше тепла там, где уходит больше, и одновременно сохранить общую равномерность.
С точки зрения гидравлики спираль выгоднее: плавные повороты уменьшают потери давления, насос работает в более спокойном режиме, а балансировка контуров проходит быстрее. Змейка и сложные комбинированные треки требуют внимательнее считать длину петли и шаг, чтобы не «перетянуть» один контур в ущерб другим. Практическое правило простое: чем ровнее температура покрытия, тем ниже можно держать подачу и тем проще всей системе идти в экономичный режим — особенно важно для конденсационного котла или теплового насоса.
Если сомневаетесь, что выбрать — «улитка или змейка», отталкивайтесь от планировки и остекления: для жилых комнат и зон с нормальной геометрией — спираль. Для узких, вытянутых или небольших помещений — змейка/двойная змейка. При витражах — комбинированная схема с граничной зоной. Под конкретную задачу мы в Santeh24.by подскажем шаг по зонам, рассчитаем длину контура и подберём совместимые материалы (труба, коллектор, смесительный узел), чтобы сразу перейти к монтажу без проб и ошибок.
Что важно знать о водяных теплых полах: ответы на ключевые вопросы
Если комната стандартной формы и важно равномерное тепло по всей площади, берите спираль («улитку») — она даёт самый ровный прогрев при умеренных потерях давления, что помогает держать низкую температуру подачи без потери комфорта. Змейка уместна в небольших или вытянутых помещениях (коридор, санузел), а также там, где нужно усилить зону у наружной стены: старт подающей трубы вдоль холодного периметра и более плотный шаг решают локальные потери. Комбинированная схема хороша для сложной геометрии и витражей: у остекления — уплотнённая зона, дальше — спираль с базовым шагом. Если колеблетесь, пришлите план комнаты — подберём раскладку и шаг по зонам.
Шаг подбирают по теплопотерям и режиму источника (в тёплых полах обычно 35–45 °C). На практике применяют шаг в 150–200 мм по основной площади помещения и 100–150 мм в «граничной» полосе 0.6 – 1 м вдоль наружных стен/витражей. Под плитку допускают более плотный шаг в 100 – 150 мм. Под ламинат/паркет — чаще 150–200 мм. Меняйте шаг зонально, а не «внутри петли». Следите за длиной контура и близостью длин петель. При превышении — делите комнату на 2 контура.
Максимальную длину одного контура теплого пола рассчитывают в зависимости от площади зоны укладки труб и шага укладки труб:
L ≈ S / N × 1,1, где S — площадь (м²), N — шаг (м), 1,1 — запас на повороты. Плюс учесть подводы к коллектору (обычно 2–3 м). Допустимые ориентиры по длине:
- труба 16×2 мм: до 80–100 м;
- труба 20×2 мм: до 100–120 м (зависит от насоса и потерь).
Длины петель в одном помещении держат близкими (±10–15%). Если расчёт превышает предел — зону делят на два контура.
В большинстве схем — нужен: он понижает подачу до 35–45 °C и стабилизирует расход, защищая стяжку и покрытие. Газовый/электрокотёл обычно работает на более высоких температурах → смесительный узел обязателен. Тепловой насос или корректно настроенный конденсационный котёл могут обходиться без узла только при отдельном низкотемпературном контуре и погодозависимом управлении. В комбисистемах (радиаторы + тёплый пол) смесительный контур необходим.
Опрессовывать водой перед заливкой и держать контуры под давлением во время работ. Давление — по паспорту трубы/фитингов (обычно 1,3–1,5× рабочего, ориентир 4–6 бар), выдержка 24 ч. Допускается лишь небольшое падение после температурной стабилизации. Запуск — после набора прочности: цементная стяжка ~28 суток, гипсовая/ангидрит — по паспорту (часто 7–14 суток). Пуск по «кривой прогрева»: старт 25–30 °C, затем +5 °C/сутки до рабочего режима, без резких скачков.
