Виды полипропиленовых труб: PN10, PN20, PN25 — как выбрать для ХВС, ГВС и отопления

Виды полипропиленовых труб: PN10, PN20, PN25 — как выбрать для ХВС, ГВС и отопления

(*ХВС - холодное водоснабжение; ГВС - горячее водоснабжение)

Полипропиленовые трубы — один из самых популярных вариантов для водоснабжения и отопления в частных домах и квартирах. Они недорогие, не ржавеют, легко монтируются пайкой и служат годами при соблюдении технологии. Но в момент выбора начинается путаница: PP-H, PP-B, PP-R, однослойные и армированные, PN10/PN20/PN25, разные диаметры и толщина стенки, маркировка, десятки фитингов «на каждый случай».

Главная сложность — соотнести конкретную задачу с правильным типом трубы. Одни решения рассчитаны на холодную воду и не терпят высоких температур, другие подходят для ГВС и отопления, но требуют армирования, чтобы снизить линейное удлинение и избежать «змейки» на стояках. Плюс, у разных марок и серий — разные толщина стенки и допустимое давление, а маркетинговые названия часто больше запутывают, чем помогают. Отдельная тема — монтаж. Даже качественные трубы можно «убить» перегревом при пайке, несоосностью, загрязнёнными насадками или неверной выдержкой времени. Итог — слабые соединения, течи, дорогостоящее вскрытие отделки. Наконец, канализация: внутренние и наружные линии отличаются материалом, жёсткостью и конструкцией стенки (гладкая/гофрированная), и простой «универсальный» выбор здесь не работает.

Эта статья снимает неопределённость: даём понятные правила выбора полипропиленовых труб для ХВС/ГВС/отопления и канализации, объясняем PN-классы и армирование «на пальцах», показываем типовые ошибки монтажа и контроль качества. В результате вы экономите время, избегаете переделок и получаете систему, которая честно отрабатывает свой ресурс.

Полипропиленовые (PPR) трубы и их основные преимущества

PPR (ра́ндом-сополимер полипропилена) — базовый материал для напорных систем внутри зданий. Он сваривается в монолит методом раструбной диффузионной пайки: труба и фитинг после прогрева становятся единой деталью без «слабого звена» в виде резьбы или прокладки. Для монтажника это означает быстрый прогресс работ и предсказуемую герметичность.

• Химическая инертность и отсутствие коррозии. Проход не зарастает накипью, вода не меняет вкус и запах;
• Гладкая внутренняя поверхность. Меньше гидросопротивление, тише поток;
• Невысокая стоимость системы. Доступные трубы и огромный выбор фитингов под любые узлы;
• Низкая теплопроводность. Меньше теплопотерь на ГВС/обвязках;
• Ремонтопригодность. Проблемный участок вырезали — вставили муфту, без резьб и сварки металла;
• Срок службы. При корректном подборе класса, диаметра и соблюдении технологии пайки — десятки лет по паспортам производителей.

Ограничения, которые важно учитывать: чувствительность к УФ (наружные участки защищают кожухом/изоляцией). Линейное расширение при нагреве (компенсируют выбором армирования и правильной расстановкой опор). Требовательность к культуре монтажа (температура насадок, время прогрева, соосность).

Какие марки полипропилена бывают: PP-H, PP-B, PP-R — в чём разница и где применять?

• PP-H (гомополимер). Жёсткий и химически стойкий, но хуже переносит длительную высокую температуру. Область — вентиляция, техсреды, иногда ХВС. Для ГВС/отопления нецелесообразен;
• PP-B (блок-сополимер). Улучшенная ударная вязкость при низких температурах. Чаще встречается в специальных изделиях; в бытовых напорных линиях применяется ограниченно;
• PP-R (рандом-сополимер). Стандарт для ХВС/ГВС/отопления: баланс прочности, термостойкости и свариваемости. Большинство труб для внутреннего водоснабжения и отопления — именно PP-R.

Практический вывод: для инженерки в доме/квартире ориентируйтесь на PP-R. В премиум-линейках встречается PP-RCT (усовершенствованный PP-R с улучшенной долговечной прочностью при повышенных температурах) — это уместно на нагруженных участках, но не обязательное условие.



Однослойные и многослойные трубы: что такое армирование и зачем оно нужно?

Главная инженерная задача армирования — снизить линейное удлинение трубы при нагреве, повысить геометрическую стабильность длинных веток и стояков, а также (в некоторых конструкциях) ограничить диффузию кислорода в систему.

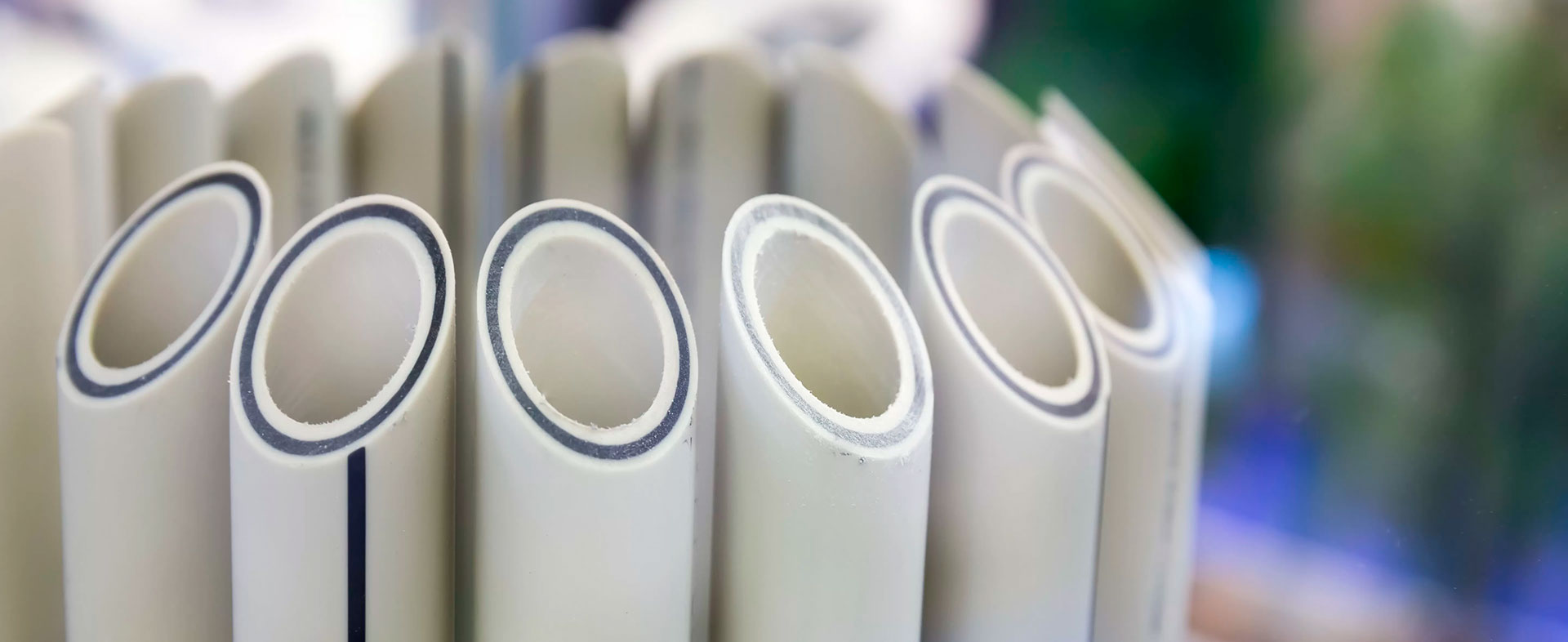

Конструктивные исполнения полипропиленовых труб: однослойные и армированные (AL, GF)

Полипропиленовые трубы выпускают в двух базовых исполнениях: однослойные и армированные. Однослойные — бюджетный вариант для холодной воды и коротких горячих участков, но при нагреве заметно удлиняются. Армированные модели имеют дополнительный слой: алюминий (AL) или стекловолокно (GF). AL даёт минимальное тепловое расширение и идеально подходит для стояков и открытых трасс, однако перед пайкой требует зачистки. GF упрощает монтаж — пайка как у обычного PP-R — при этом расширение существенно ниже, чем у однослойной. Ниже — кратко о каждом типе и когда его выбирать.

1. Однослойный PP-R. Самый доступный и простой в пайке. Однако коэффициент линейного расширения высокий — ориентировочно 0,15–0,18 мм/м·°С. На коротких участках ХВС это незаметно, а вот на горячих длинных магистралях приводит к «змейке» и напряжениям у фитингов.
2. PP-R/AL/PP-R (армирование алюминием). Металлический слой (сплошной или перфорированный) резко уменьшает удлинение до ≈0,03–0,04 мм/м·°С. Лучший выбор для отопления, стояков и открытой прокладки, где важна «линейка» без волн. Нюанс монтажа — перед пайкой выполняют зачистку алюминия на глубину ввода.
3. PP-R/GF/PP-R (армирование стекловолокном). Коэффициент расширения средний — ≈0,05–0,07 мм/м·°С. Зачистка не требуется, пайка как у однослойной трубы — скорость работ выше, человеческий фактор ниже. Оптимально для ГВС и многих магистралей отопления.
4. Композитные варианты (базальтовое волокно и т. п.) встречаются реже и по поведению близки к GF-слою; конкретику смотрят в паспорте системы.
Дополнительные эффекты армирования:
• Кислородный барьер. AL-слой ограничивает диффузию кислорода — плюс для систем с чугунными/стальными элементами (меньше коррозии).
• Жёсткость и шаг опор. Армированные трубы лучше держат форму на подвесах, допускают больший шаг креплений (конкретные значения — по паспорту производителя).


Монтажные нюансы, влияющие на ресурс:
• Температура насадок и время прогрева — держите в диапазоне, указанном производителем (обычно около 250–270 °C; время зависит от диаметра).
• Соосность и отсутствие проворота при соединении — обязательное условие прочного диффузионного шва.
• Опрессовка до закрытия отделкой — финальная проверка качества всей трассы.

Совет от экспертов: короткая холодная ветка — однослойная. Горячая длинная магистраль — многослойная. Эстетика и ровная линия «на виду» — AL. Нужно быстро смонтировать без зачистки — GF.

PN10, PN20, PN25: что означает класс и как от него зависит область применения?

PN — это номинальное избыточное давление (в барах) при температуре +20 °C. Важно помнить про «дерейтинг»: чем выше фактическая температура эксплуатации, тем ниже допустимое рабочее давление для полимеров. Отсюда практическая логика выбора:

• PN10 — разводка ХВС, низкотемпературные контуры, локальные участки без больших перепадов температур. Плюсы: доступная цена, достаточная прочность для холодной воды, меньше масса;
• PN20 — базовый класс для ГВС и смешанных участков с повышенной температурой. Рекомендуется в сочетании с армированием (особенно на длинных магистралях и рециркуляции), чтобы ограничить линейное удлинение.
• PN25 — повышенный запас для отопления и «жёстких» участков ГВС (скачки, длительный нагрев). Используйте только армированные трубы (AL или GF): так трасса останется стабильной по геометрии и виду.

Комментарий специалиста: Для холодной воды достаточно труб класса PN10, для горячей лучше выбирать PN20, а вот отопление и стояки требуют уже PN25 с армированием, так как именно здесь важна максимальная прочность и стабильность системы. Если же условия эксплуатации близки к экстремальным — высокая температура, длинные магистрали или риск гидроударов, — разумно брать трубы классом выше, чтобы обеспечить запас прочности и спокойную работу на долгие годы.

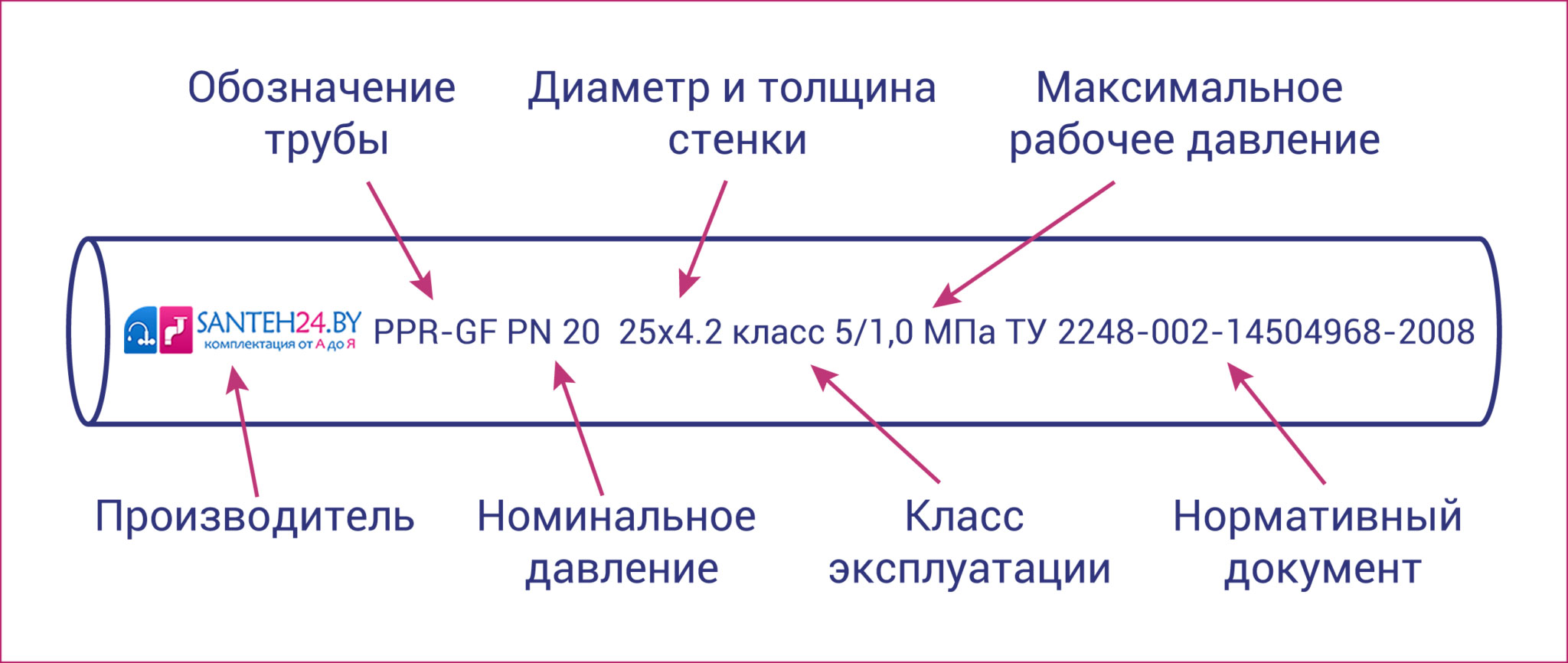

Как читать маркировку на трубе: бренд, материал, диаметр×толщина, PN, класс эксплуатации, дата, партия?

Маркировка наносится на оболочку по всей длине трубы (струйной печатью или тиснением) с регулярными повторами и служит «паспортом» изделия. В ней обычно указывают: торговую марку и/или страну происхождения, материал и конструкцию (PP-R, PP-RCT, PP-R/AL, PP-R/GF), размер в формате Øнаружный×толщина стенки, класс по давлению PN (номинал при +20 °C), класс эксплуатации (Class 1–5/XB), SDR/серию как индикатор реальной толщины стенки, ссылку на стандарт (например, EN ISO 15874/ГОСТ/ТУ), а также дату производства и номер партии. Часто добавляют метражные отметки, пиктограммы назначения (ХВС/ГВС/отопление), реже — стрелку ориентации для определённых многослойных серий. Эта строка нужна не только «для вида»: по ней вы сверяете трубу с проектом, подбираете совместимые фитинги и насадки, понимаете допустимые режимы работы и имеете основу для гарантийной прослеживаемости. Перед монтажом проверьте, чтобы материал, PN и SDR на трубе совпадали с паспортом системы и расчётами — от этого напрямую зависят ресурс и безопасность трассы.

Разберём по частям: BRAND PP-R/GF 25×4.2 PN20 Class 2/4 SDR6 EN ISO 15874. DIN 8077.8078
• BRAND — производитель. Важно для совместимости фитингов и стабильности качества;
• Материал — PP-R, PP-RCT, PP-R/AL, PP-R/GF и т. п. Это влияет на термостойкость, монтаж (нужна ли зачистка) и линейное расширение;
• PN20 — номинал по давлению при +20 °C;
• 25×4.2 — наружный диаметр × толщина стенки (мм). От толщины зависит и доступный внутренний диаметр, а значит — гидравлика;
• Class 2/4 — класс(ы) эксплуатации: типовые температурные профили применения у производителей (условно: Class 2 — ГВС ~60 °C; Class 4 — тёплые полы; Class 5 — радиаторы). Маркировка «XB» встречается для холодной воды;
• SDR6 — размерный ряд (отношение Ø наружного к толщине стенки, см. следующий раздел);
• Нормативный документ — прослеживаемость, пригодится для гарантии и единообразия при закупке.



Практический совет: при сравнении «одинаковых» труб разных брендов обязательно проверяйте материал (PP-R vs PP-RCT), тип армирования (AL/GF) и SDR — именно эти пункты объясняют различия в цене, жёсткости и поведении в работе.

Диаметры, толщина стенки и длина отрезков: как выбрать и не переплатить?

Ходовые диаметры для квартир и частных домов: 20, 25, 32, 40 мм (реже 50/63 мм). Выбор диаметра зависит от суммарного расхода, длины трассы и числа местных сопротивлений (углы, тройники, арматура).

• 20 мм — подводы к приборам, короткие участки;
• 25 мм — ветки на санузел/группу приборов, распределение по квартире;
• 32–40 мм — ввод, котельная, магистрали в частном доме.

Толщина стенки определяется PN/SDR: больше толщина → выше жёсткость и запас по механике, но меньше внутренний диаметр при том же наружном Ø. Это влияет на скорость потока и падение давления. Для длинных линий экономить на диаметре — дорого: мелкий проход «съест» напор и заставит ставить лишние насосы/арматуру.

Длина отрезков. Чаще поставка идёт хлыстами по 4 м (встречаются 2–5 м). Планируйте трассу, чтобы избежать «лишних» муфт и сложных разворотов — это экономит время монтажа и снижает риск ошибок.

Лайфхак: как не переплатить за полипропиленовые трубы

1. Сведите систему к двум-трём диаметрам — меньше остатков и проще логистика;
2. Для ХВС не берите избыточную толщину стенки и армирование, если нет особых условий;
3. Для ГВС/отопления закладывайте армирование и правильный PN, но не «перестраховывайте» все участки до PN25, если часть трассы холодная и короткая;
4. Проверяйте наличие фитингов под выбранный ряд у одного производителя — это ускорит монтаж и уменьшит расхождение допусков.

Есть ли смысл учитывать SDR/серии — и когда это реально помогает?

SDR (Standard Dimension Ratio) — отношение наружного диаметра к толщине стенки. Чем меньше SDR, тем толще стенка, выше кольцевая жёсткость и масса, но меньше внутренний проход при одинаковом наружном Ø.

Зачем это знать на практике:

• Сравнение «PN к PN». Две трубы PN20 разных брендов могут иметь разный SDR: у «жёсткой» толще стенка (меньше проход), у «лёгкой» — наоборот. Это объясняет, почему одна магистраль «шумит» и теряет напор, а другая — нет, несмотря на одинаковый PN.
• Открытая прокладка и стояки. Для эстетики и устойчивости к изгибам берут более «жёсткие» серии (меньший SDR) в сочетании с армированием — меньше «змейки» и провисаний.
• Длинные подвесные участки. Толстая стенка держит форму лучше, допускает больший шаг опор.
• Высокие температуры. При нагреве «тонкостенные» серии становятся «мягче», что критично на ГВС/рециркуляции без армирования.

Когда можно не углубляться в SDR: короткие участки ХВС внутри помещения, где важнее скорость сборки и бюджет. Когда нужно смотреть на SDR: отопление/ГВС с высокой температурой, длинные пролёты без опоры, открытая прокладка «на виду», спорное сравнение по гидравлике между брендами.

Итоговое правило: PN определяет «класс прочности» при +20 °C, SDR объясняет геометрию и жёсткость. Для корректного выбора смотрите PN + материал/армирование + SDR — вместе они дают реальную картину поведения трубы в вашей задаче.

Какие трубы выбрать для ХВС (холодного водоснабжения)?

Для холодной воды рационально брать трубы из PP-R класса PN10 или PN16 без армирования. Постоянного нагрева нет, значит, линейное удлинение невелико, а система получается легче и дешевле. В квартирах с короткими подводками обычно достаточно PN10. Если трасса длиннее, давление в сети нестабильно или нужен запас прочности, комфортнее чувствует себя PN16.

Диаметр выбираем «от потребителей к вводу». Подвод к смесителю, посудомойке или стиральной машине — Ø20 мм. Ветка на санузел или группу точек — Ø25 мм, чтобы при одновременном разборе не проседал напор. Главную магистраль по дому имеет смысл выполнить Ø25–32 мм в зависимости от длины и количества приборов: больший проход снижает скорость потока, шум и гидропотери. Слишком «экономный» диаметр нередко оборачивается гулом в трубах и слабой струёй у дальних точек.

К монтажу ХВС подходят простые, но дисциплинированные приёмы. Делайте чистый рез под 90°, снимайте лёгкую фаску ~15° и помечайте глубину ввода — так шов получается полным и ровным. Крепите линию клипсами с шагом 0,7–1,0 м, оставляя небольшой ход в креплениях, чтобы труба спокойно переносила пуски и сезонные перепады. На вводе связка фильтр грубой очистки + редуктор давления защищает арматуру и стабилизирует работу смесителей.

Если трасса проходит по холодным помещениям или вдоль наружных стен, возможен конденсат — тонкая теплоизоляция решит проблему капель и защитит отделку. А при наличии участков в неотапливаемых зонах рекомендуем предусмотреть защиту от промерзания (утепление или греющий кабель) либо удобный слив на период простоев: промерзание — частая причина повреждений, и такие меры заметно снижают риски и продлевают срок службы оборудования.

Итог: для ХВС выбирайте PP-R PN10/PN16 без армирования, ориентируйтесь на Ø20 мм для подводов, Ø25 мм для веток и Ø25–32 мм для магистралей. Аккуратный монтаж, фильтрация и грамотная защита холодных зон обеспечат тихую и стабильную работу системы на годы.

Какие трубы выбрать для ГВС (горячего водоснабжения)?

Для горячей воды оптимальны трубы из PP-R/PP-RCT класса PN20. Этот класс даёт необходимый запас по давлению при повышенных температурах: у полимеров допустимое давление снижается с ростом температуры, поэтому PN20 — рациональный «средний» уровень для бытового ГВС. Если в системе есть длинные участки или рециркуляция, лучше сразу закладывать армирование — оно ограничивает тепловое удлинение и сохраняет геометрию трассы.

Какое армирование выбрать. Вариант со стекловолокном (GF) удобен на монтаже: зачистка не требуется, пайка такая же, как у однослойного PPR, при этом удлинение заметно ниже — хороший выбор для скрытых участков и больших объёмов работ. Алюминий (AL) обеспечивает минимальное удлинение и самую «ровную» линию на виду — стояки, открытая прокладка, узлы у водонагревателя. Нюанс: перед пайкой нужна зачистка на глубину ввода. Дополнительный плюс AL — кислородный барьер, полезный при наличии стальных элементов.

Диаметры. В большинстве квартир и домов используются Ø20–32 мм: подводы — 20 мм, ветки на санузел — 25 мм, магистрали и подвод к водонагревателю — 25–32 мм. Бóльший диаметр снижает скорость потока и падение давления, что особенно заметно при одновременном водоразборе.

Эксплуатационные мелочи, которые продлевают ресурс. В системах с рециркуляцией важно обеспечить равномерный прогрев: помогают балансировочные вентили и корректная настройка насоса. Теплоизоляция магистралей снижает потери тепла и сглаживает локальные расширения. Избегайте «мертвых зон» — длинных тупиков без разбора: там вода застаивается и быстрее остывает.

Как понять, что выбор был неудачным. Волнистая линия через сезон, «ползущие» клипсы и напряжение у фитингов — типичный признак недостаточного армирования или редких опор. В таких местах стоит пересмотреть шаг креплений и, при необходимости, заменить участок на армированный тип.

Что выбрать для отопления и тёплого пола: PN-класс, армирование, линейное расширение

Для радиаторных магистралей и стояков оптимальны трубы из PP-R/PP-RCT класса PN25 в армированном исполнении. Такой выбор учитывает повышенную температуру и перепады давления, а также снижает линейное удлинение — ключевой фактор стабильной геометрии при нагреве.

Армирование. Вариант с AL (алюминием) обеспечивает минимальное тепловое расширение и даёт максимально ровную «линейку» на виду, поэтому подходит для стояков и открытых магистралей. GF (стекловолокно) — сбалансированное решение по цене и скорости монтажа: зачистка не требуется, труба сохраняет достаточную жёсткость, что удобно при скрытой прокладке и больших объёмах работ.

Диаметры (ориентиры). Для стояков обычно применяют 25–32 мм, для магистралей — 25–40 мм. Точный размер подбирают по теплопотоку, длине трассы и гидравлическому расчёту системы.

Опоры и компенсация. Рекомендуется сочетать неподвижные и скользящие опоры, чтобы труба свободно отрабатывала температурные деформации без нагрузки на фитинги. На длинных прямых участках закладывают компенсационные решения: петли, Г-образные участки или регулируемый ход в клипсах — по паспорту системы и схеме прокладки.

Тёплый пол. Сами контуры, как правило, выполняют из PEX/PERT благодаря гибкости и длинам. Обвязку коллектора, подводящие линии и узлы смешения удобно собирать на PPR PN20–25 с армированием (AL или GF) — так сохраняется жёсткость, аккуратный вид и ресурс соединений.

Кислородный барьер. Слой AL работает как барьер для кислорода, что полезно в системах с чугунными или стальными элементами — снижает риск коррозии и продлевает срок службы оборудования.

Итог. Отопление — это PN25 и армирование: AL для открытых и ответственных участков, GF — для скрытой прокладки и быстрой сборки. Грамотный подбор диаметров, опор и компенсации обеспечивает ровную трассу, тихую работу и стабильные параметры в сезонных режимах.

Сравнительная таблица: «задача → рекомендуемый тип/PN/армирование/диаметр»

Cомневаетесь между PN20 и PN25 для ГВС/отопления? Берите PN25 с армированием — надёжнее при скачках. Нужна подборка под вашу схему? Напишите ваши задачи и длины магистралей — менеджер santeh24.by подберёт PN, диаметр и комплект фитингов.

Типовые ошибки при выборе полипропиленовых труб и как их избежать?

• ГВС/отопление без армирования → волнистые трассы, провисания. Решение: GF/AL по задаче;
• Недооценка диаметра → падение напора у дальних точек. Решение: считать расход и длину, смотреть местные сопротивления;
• Игнорирование SDR при сравнении PN → разная толщина стенки, «мягкость». Решение: выбирать меньший SDR для жёсткости;
• Смешение материалов в одной магистрали без переходов → течи/стресс-узлы. Решение: корректные переходники и единообразие;
• Открытая прокладка на однослойном PPR → плохая эстетика. Решение: AL-армирование или скрытая прокладка.

Полипропилен (PP-R/PP-RCT) — рабочая «лошадка» для частных домов и квартир: доступный, стойкий к коррозии и удобный в монтаже. Секрет надёжной системы прост: правильно сопоставить режим работы (ХВС/ГВС/отопление) с PN-классом, выбрать армирование там, где есть температура и длина, и не экономить на диаметре и качестве пайки. Дополняют картину грамотная трассировка, опоры/компенсация, фильтрация на вводе и защита холодных/уличных зон.

Мини-чек-лист перед покупкой

1. Сформулируйте задачу и режим работы. Определите контур: ХВС, ГВС, отопление, тёплый пол или канализация (внутренняя/наружная). Зафиксируйте исходные данные: температуру, ожидаемое давление, длины участков, тип прокладки (скрытая/открытая), количество точек водоразбора.
2. Выберите класс и тип трубы. Для ХВС обычно достаточно PP-R PN10/16. Для ГВС — PP-R/PP-RCT PN20, на длинных линиях и рециркуляции — с армированием GF (быстрый монтаж без зачистки) или AL (минимальное расширение, идеальная «линейка» на виду). Для отопления — только армированные PN25. По канализации: внутри — гладкий PP DN50/110, снаружи — гофра PP/PE требуемой жёсткости SN4/SN8.
3. Проверьте гидравлику и совместимость. Диаметры берите «от потребителей к вводу»: подводы 20 мм, ветки 25 мм, магистрали 25–32(40) мм — корректируйте по расходу и длине. Сверьте SDR/серию (жёсткость и реальная толщина стенки) и наличие фитингов одной системы. Для холодных/уличных зон предусмотрите утепление (при необходимости — греющий кабель), на вводе — фильтр грубой очистки и, при нестабильном давлении, редуктор.
4. Смонтируйте по технологии и подтвердите качество. Рез под 90°, фаска, выдержка времени прогрева, сборка без проворота, правильный шаг опор и компенсация на длинных участках. Опрессуйте (как правило, 1,3–1,5× рабочего давления) до закрытия отделкой и зафиксируйте данные партии/паспорт изделия.
