Трубы выбраны, котел заказан, расположение радиаторов известно. Кажется, что осталось докупить несколько соединителей. Но именно здесь возникают вопросы: как состыковать разные диаметры, чем подключить бойлер, какие соединения разрешено скрыть под отделкой и где оставить возможность разобрать узел.
Фитинги подбирают вместе с трубопроводом. Они задают повороты и ответвления, соединяют материалы, обеспечивают переход к арматуре и приборам. Важно, чтобы систему можно было собрать без лишних обходов, проверить и затем обслуживать.
Разберем выбор материалов и соединений на примере бренда VARMEGA, переходы между системами и комплектацию частного дома.
С чего начать подбор фитингов
Первым делом нужна схема: откуда приходит вода, где находятся котел и бойлер, как подключены радиаторы, предусмотрен ли теплый пол. На ней отмечают потребителей, распределительные узлы и места перехода между материалами. Уже по этой схеме считают соединители.
В котельной важны компактность и возможность снять оборудование, под полом — цельные гибкие подводки. Возле смесителя нужен закрепленный вывод, рядом с коллектором — место для нескольких подключений.
До заказа полезно определить:- рабочие температуру и давление, а для отопления — еще и состав теплоносителя;
- материал труб, их наружный диаметр и толщину стенки;
- способ прокладки: открытый, в шахте, под стяжкой или за отделкой;
- типы присоединений оборудования и запорной арматуры;
- расположение доступных разъемных узлов;
- технологию соединения и необходимый для нее инструмент.
Для водоснабжения проверяют соответствующее назначение изделий и уплотнений. Для отопления оценивают весь температурный режим. Максимальная температура в карточке товара может относиться к особым условиям, поэтому ее нельзя автоматически считать допустимой для постоянной работы.
Важно! Одна марка на упаковке не гарантирует совместимость. У производителя бывают разные системы соединений, для которых фитинги подбираются отдельно.
Где в доме оправдана нержавеющая система
Нержавеющие трубы и фитинги удобно рассматривать для открытых магистралей и узлов возле оборудования. В котельной на небольшой площади нужно связать котел, бойлер, насосы, фильтры и коллекторы. Жесткий трубопровод позволяет выдержать нужное положение деталей, а фасонные элементы задают точную геометрию.
Аккуратная открытая разводка выглядит законченной без короба. Соединения доступны для осмотра, можно проследить каждую ветку. Однако сначала проверяют рабочие условия и удобство обслуживания.
Коррозионная стойкость нержавейки полезна в отоплении и водоснабжении, но зависит от марки стали и среды. Воду из скважины, например, оценивают по анализу, а не по прозрачности. Уплотнительные кольца также должны выдерживать контакт с выбранной жидкостью и расчетную температуру.
Стоимость сравнивают по готовой разводке. В нее входят трубы, соединители, крепления, изоляция и работа. На длинной трассе под отделкой гибкая труба может позволить обойтись без части уголков и промежуточных стыков. Поэтому выполнять весь дом нержавейкой только ради единого материала необязательно.
Для примера можно рассмотреть нержавеющие трубы и пресс-фитинги VARMEGA. В системе Varmega Inox Press используются трубы и соединительные детали из стали SUS 304. Производитель предусматривает применение в водоснабжении и отоплении при соблюдении условий паспорта.
К выбранной трубе нужны предназначенные для нее фитинги, уплотнения и инструмент. Характеристики одной линейки не переносят на любую нержавеющую трубу.Совет эксперта: собирайте комплект Inox Press по узлам: к каждому крану и прибору подберите переходник, а возле обслуживаемого оборудования — разъемное соединение.
Какие соединители понадобятся: от муфты до водорозетки
Форма фитинга определяет его задачу: соединить прямые участки трубы, изменить направление трассы, организовать ответвление или подключить оборудование. Рассмотрим основные варианты на примере нержавеющей пресс-системы VARMEGA Inox Press.

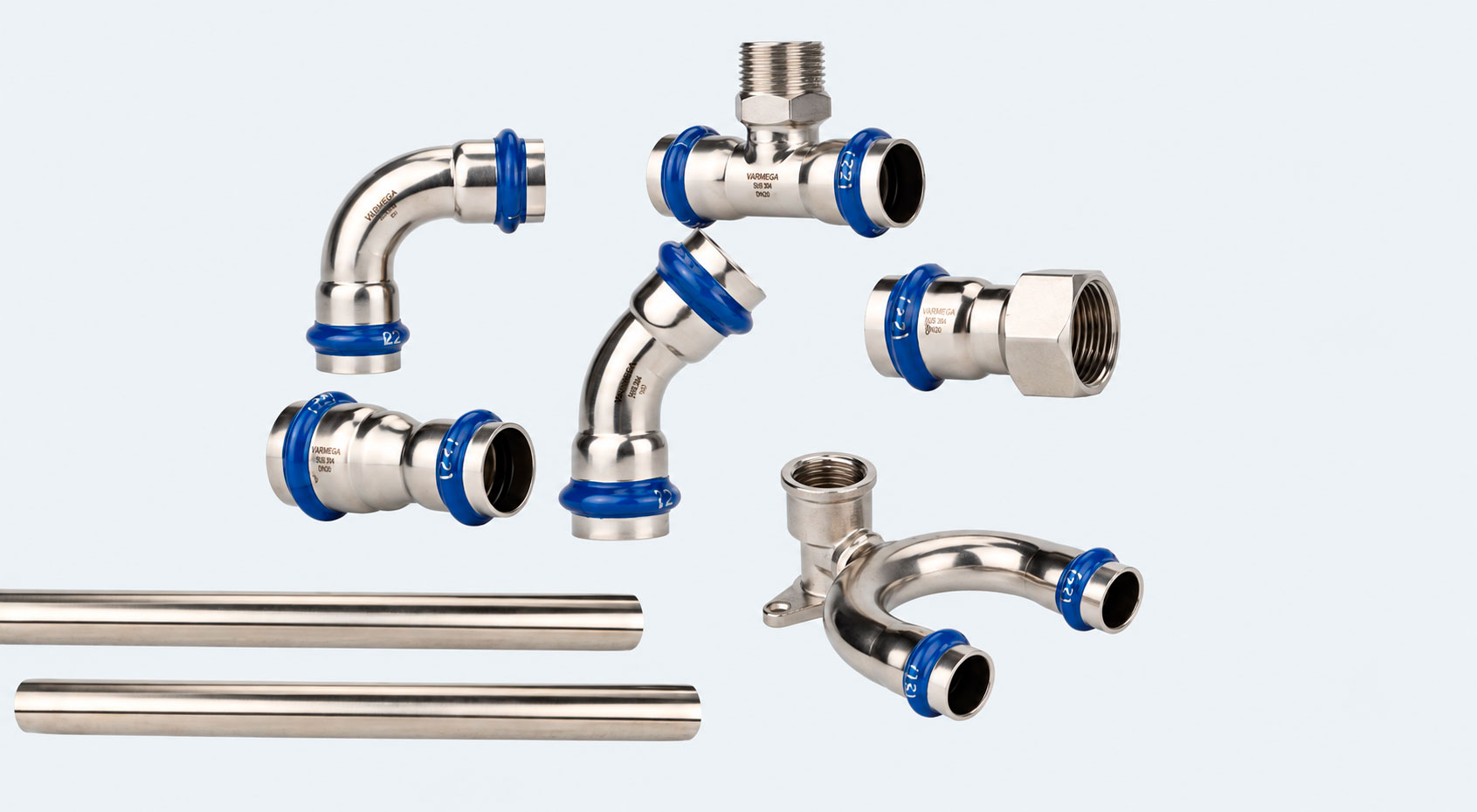

Трубы и пресс-фитинги VARMEGA Inox Press: прямая муфта, резьбовой переходник, угольники 45° и 90°, тройник с резьбовым выходом и проходная водорозетка.
Муфты и переходники
Прямая муфта соединяет два отрезка трубы одного диаметра на одной линии. Она нужна, например, при сборке протяженной магистрали водоснабжения или отопления из отдельных труб. Если по расчету требуется изменить диаметр участка, используют переходную муфту с присоединениями разных размеров.
Муфта с резьбовым выходом соединяет прессовый трубопровод с краном, фильтром или патрубком оборудования. На иллюстрации показан вариант с внутренней резьбой: с одной стороны в фитинг вставляется труба, с другой присоединяется деталь с подходящей наружной резьбой.
Обозначение 22 мм × 3/4″ ВР описывает два разных присоединения: под трубу с наружным диаметром 22 мм и под внутреннюю резьбу 3/4″. Это не два способа записать один размер. ВР означает внутреннюю резьбу, НР — наружную.
У переходника проверяют обе стороны. Подходящая резьба еще не гарантирует совместимость прессовой части с выбранной трубой: должны соответствовать диаметр, характеристики трубы и требования производителя системы.
Угольники и тройники
Угольник 90° меняет направление трубопровода под прямым углом. Его используют при переходе с горизонтального участка на вертикальный, прокладке труб вдоль стен и подводке к оборудованию в котельной.
Угольник 45° позволяет направить трубу под наклоном. Два таких фитинга с промежуточным отрезком трубы могут сформировать смещение трассы для обхода препятствия. Выбор между угольниками 45° и 90° зависит от геометрии участка, расположения оборудования и доступного места для монтажа.
Лишние повороты увеличивают сопротивление и усложняют сборку. При этом трасса должна оставаться удобной для обслуживания: иногда дополнительный поворот позволяет снять насос или получить доступ к фильтру. Расположение фитингов оценивают вместе с оборудованием и пространством для пресс-инструмента.
Тройник формирует ответвление от основной линии — например, к отдельной ветке водоснабжения или отопления. Размеры всех трех присоединений подбирают под соответствующие участки системы. Магистраль и ответвление могут иметь разные диаметры.
На иллюстрации показан тройник с наружной резьбой на ответвлении. Два его раструба соединяются с трубами прессовым способом, а резьбовой выход позволяет подключить подходящую арматуру или переходную деталь.
В нержавеющих пресс-системах встречаются фитинги с раструбами и вставными концами. Раструб принимает трубу или совместимый вставной конец соседней детали. Поэтому перед заказом проверяют не только форму и размер, но и исполнение каждого присоединения.
Разъемные соединения и выводы к приборам
Возле обслуживаемого оборудования предусматривают возможность разъединить трубопровод. Прессовый стык не разбирается ключом, поэтому для снятия насоса, фильтра или другого устройства нужны подходящие разъемные соединения. Запорную арматуру располагают так, чтобы обслуживаемый участок можно было отключить.
У соединителя с накидной гайкой уточняют форму уплотняющей поверхности. Плоское соединение и евроконус не становятся взаимозаменяемыми из-за одинаковой резьбы: гайка может накрутиться, но правильного уплотнения не получится.
Водорозетка создает закрепленный вывод для подключения сантехнической арматуры. Крепежные элементы удерживают ее в заданном положении. Расстояние между выводами, глубину установки и направление резьбы согласуют с геометрией подключения и толщиной будущей отделки.
Проходная водорозетка, показанная в нижней правой части иллюстрации, имеет два прессовых присоединения и отдельный выход с внутренней резьбой. Она позволяет продолжить трубопровод через точку подключения и одновременно подготовить закрепленный вывод, например для настенного смесителя. Такое исполнение используют, когда продолжение линии предусмотрено схемой разводки.
Положение водорозеток проверяют до завершения отделочных работ. После укладки плитки исправить слишком глубокий, выступающий или перекошенный вывод значительно сложнее.
Как сочетать нержавейку с гибкими подводками
Разные материалы в одном доме могут выполнять разные задачи. В доступной котельной удобно собрать жесткие магистрали, а от распределительного узла вести цельные гибкие линии к радиаторам и сантехническим приборам. Это сокращает количество соединений на скрытых участках.
Место перехода выбирают заранее. Проверяют не только диаметр, но и способ соединения обеих систем. Если переходник имеет резьбовую сторону, учитывают ее тип и уплотнение. Eсли используется специальный системный переход, сверяют его назначение и монтажную технологию.
Для такой разводки применяют, в частности, трубы из сшитого полиэтилена под натяжное кольцо. В приведенном разделе представлены решения VARMEGA, включая Flex PE-Xa/EVOH. Кислородозащитный слой EVOH ограничивает поступление кислорода через стенку трубы, что важно для отопления со стальными элементами.
На радиаторных и водопроводных ветках материал выбирают с учетом температуры, давления, длины и условий прокладки. Трубы, рассчитанные только на определенный режим напольного отопления, нельзя автоматически переносить на другие участки.
При лучевой схеме отдельные линии расходятся от коллектора. При тройниковой ответвления формируют по пути от общей магистрали. Выбор влияет на длину труб, число фитингов и расположение доступных узлов, поэтому схему стоит определить до закупки.
Что делает пресс-соединение надежным
В распространенных нержавеющих пресс-системах трубу вводят в раструб с уплотнением, затем специальный инструмент обжимает соединение. Надежность зависит от всей цепочки: подходящих деталей, подготовки торца, глубины посадки и правильной насадки.
Трубу режут предусмотренным инструментом, удаляют заусенцы и стружку, проверяют поверхность и уплотнительное кольцо. Острый край способен повредить уплотнение при вводе трубы. После сборки такая ошибка уже не видна снаружи.
Глубину ввода контролируют по инструкции системы. Если труба вошла недостаточно глубоко или сместилась до обжима, внешне аккуратный фитинг не гарантирует правильного соединения. Положение деталей фиксируют и проверяют до работы пресс-инструментом.
Профиль обжима выбирают для конкретных фитингов. Одинаковый диаметр клещей не означает одинаковую геометрию соединения. Проверяют совместимость инструмента, насадки и серии, включая требования к отдельным размерам.Пример требований к конкретной системе
У VARMEGA Inox Press предусмотрен профиль V, а штатные фитинги оснащены кольцами EPDM. Паспорт запрещает резку труб углошлифовальной машиной и использование смазок при установке фитинга. Изгибание труб этой системы трубогибом также не допускается — повороты собирают разрешенными фасонными деталями.

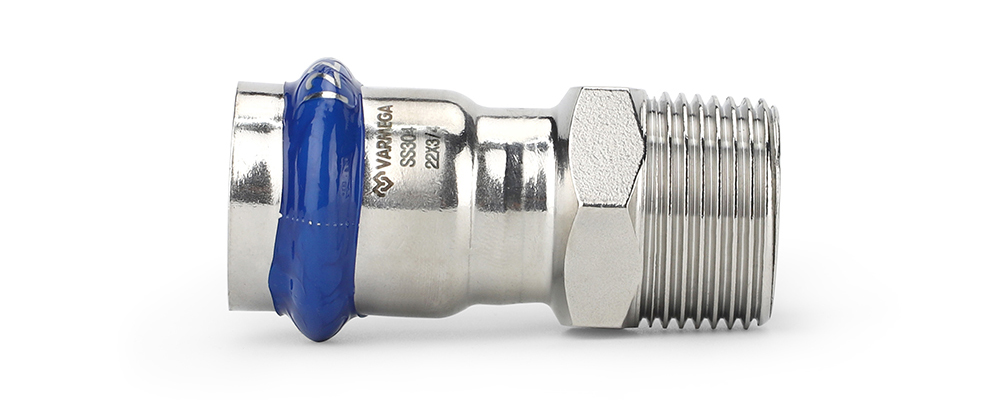

На раструбных фитингах предусмотрена синяя пленка для контроля обжима. Конструкция штатных уплотнений помогает выявлять необжатые соединения при испытании в определённом производителем диапазоне давления. Это дополнительные способы контроля, которые не заменяют испытания готового трубопровода.
У другой линейки могут отличаться профиль, уплотнения и разрешенные монтажные операции. Требования из примера относятся к указанной системе.
Доступ для инструмента и обслуживания
Компактный узел не должен быть тесным для монтажа. Между фитингом, стеной и соседними трубами оставляют пространство для пресс-насадки. Если труба помещается, а инструмент не проходит, нужно изменить порядок сборки или геометрию узла.
Проверяют и будущий доступ: получится ли отвернуть разъемное соединение, извлечь фильтр, снять насос. Иногда небольшое изменение расположения муфты избавляет от необходимости разрезать трубопровод при обычном обслуживании.
Качество воды, температура и контакт с другими металлами: что учитывать при выборе нержавейки
Выбирать систему только по названию стали недостаточно. В паспорте задаются требования к рабочей среде, а допустимые условия зависят также от уплотнений. Для воды из собственного источника и отопления с антифризом это особенно важно.
Показательный пример — ограничения по хлоридам и свободному хлору. В документации Inox Press эти показатели рассматриваются совместно. Анализ воды позволяет сопоставить фактический состав с требованиями и при необходимости подобрать водоподготовку.
При соединении с существующей оцинкованной сталью также учитывают требования системы. Для Inox Press производитель предусматривает разделяющий элемент из латуни или бронзы длиной не менее 50 мм, чтобы избежать непосредственного контакта с оцинкованной сталью. Переносить это число на все возможные системы как универсальное правило не нужно.
Давление и температуру проверяют вместе. Максимумы из описаний разных деталей нельзя объединять в рабочий режим соединения. Уплотнения и оборудование могут задавать дополнительные ограничения.
Антифриз согласуют с котлом, насосом, трубами и материалами уплотнений. Разрешение использовать нержавейку в отоплении еще не означает совместимость с любым составом жидкости. Для питьевой воды, в свою очередь, проверяют соответствующее назначение всех контактирующих с ней материалов.
Как подобрать фитинги к сшитому полиэтилену
Здесь важен полный размер трубы. Запись «16 мм» не объясняет ее толщину стенки и совместимость с соединителем. Например, 16 × 2,0 и 16 × 2,2 мм имеют одинаковый наружный диаметр, но требуют проверки разных монтажных условий.
В системе с надвижной гильзой на трубу сначала надевают совместимую гильзу. Конец трубы расширяют, устанавливают на штуцер и надвигают гильзу вдоль оси. Стенка трубы прижимается к фитингу и участвует в уплотнении соединения.
Для этой технологии нужна подходящая труба. Проверяют размерную серию, стенку, фитинг и гильзу, а также возможность расширения трубного конца.

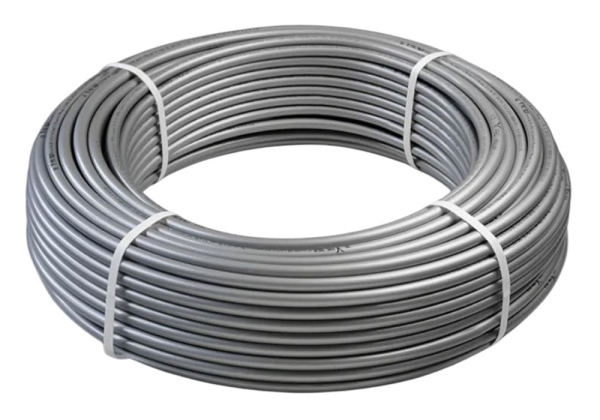

Для примера: в линейке Flex PE-Xa/EVOH есть размеры 16 × 2,2 и 20 × 2,8 мм, а совместимые соединители относятся к системе Varmega Slide-fit. При подборе фитингов для труб из сшитого полиэтилена в этом разделе проверяют именно комбинацию трубы, фитинга и гильзы, а не одно название материала.
В аксиальной части Slide-fit не нужны отдельные резиновые кольца: уплотняющим материалом служит труба. При этом другая сторона переходника — резьбовая, под плоскую прокладку или евроконус — может иметь собственное уплотнение. Проверять нужно весь соединитель.
Гибкая подводка позволяет обойти часть препятствий без уголков, но радиус изгиба ограничен. Трубу нельзя натягивать к прибору или заставлять фитинг удерживать ее боковую нагрузку. Для поворотов используют предусмотренные крепления и фиксаторы.
Неразъемные соединения, разрешенные для скрытого монтажа, защищают от воздействия строительных материалов и испытывают до закрытия. Наиболее понятное решение для лучевой линии — цельный отрезок между доступными узлами, когда схема и технология позволяют его проложить.
Латунные и полимерные фитинги: когда их рассматривать

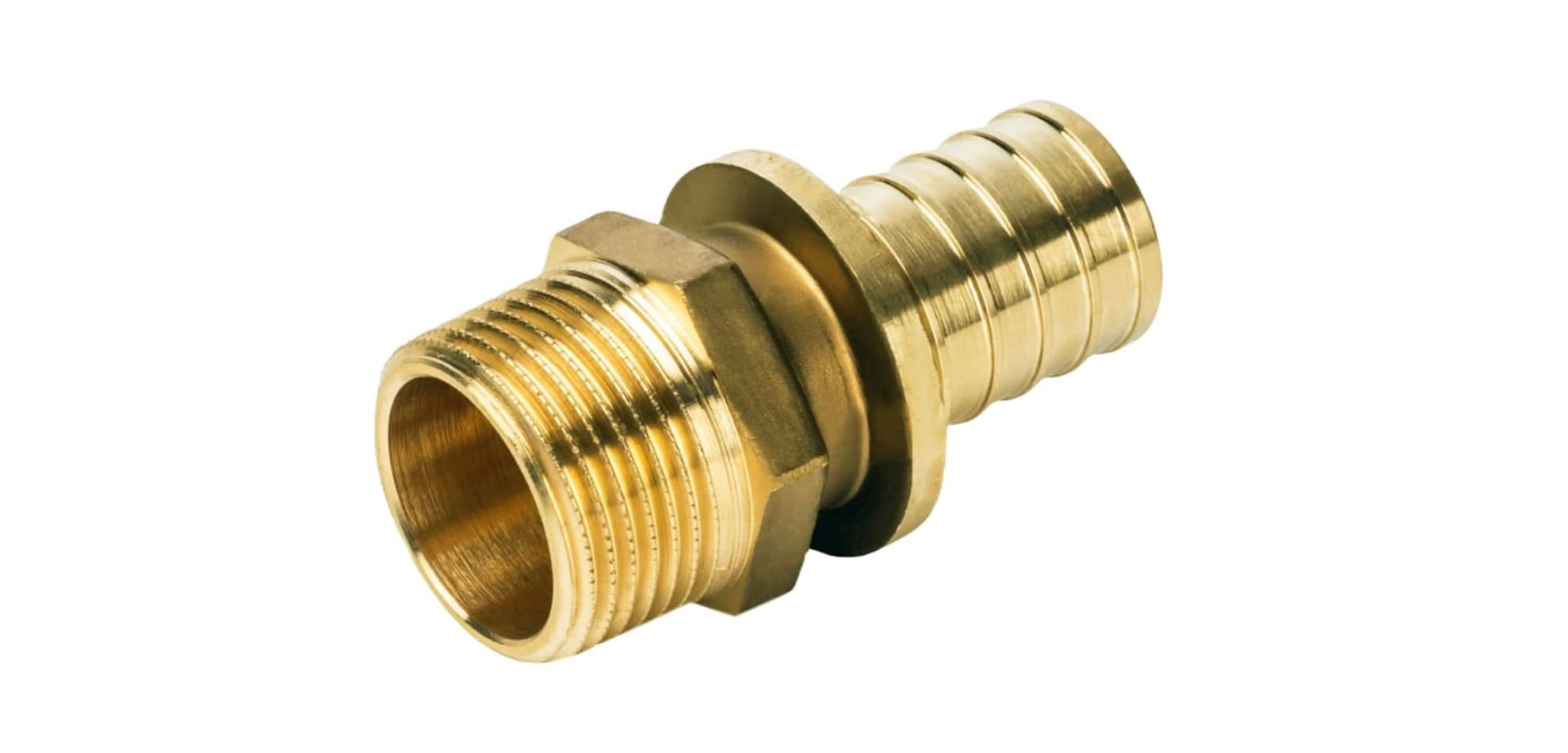

Материал соединителя выбирают вместе с технологией соединения. Латунный корпус удобен для переходов к резьбовой арматуре, но сама по себе латунь не делает фитинг подходящим к любому полимерному трубопроводу. Проверяют посадочную геометрию и допустимые нагрузки.
В аксиальных системах применяют также детали из PPSU — полифенилсульфона, а для предусмотренных конструкцией элементов используют PVDF — поливинилиденфторид. Например, такие материалы есть в документации Slide-fit. Это специальные изделия для определенных условий эксплуатации, а не взаимозаменяемые варианты обычного пластикового уголка.
| Материал или исполнение | Где может быть полезно | Что проверить |
|---|---|---|
| Нержавеющий пресс-фитинг | Жесткие магистрали, открытые узлы обвязки | Трубу, уплотнение, профиль обжима, состав воды |
| Латунный соединитель | Резьбовые переходы, совместимые полимерные системы | Тип присоединения, размер, момент затяжки |
| Полимерный аксиальный фитинг | Разводка из предусмотренной системой трубы | Материал корпуса, трубу, гильзу и монтажный инструмент |
| Комбинированный переходник | Граница материалов, подключение оборудования | Обе стороны соединения и способ уплотнения |
Медь, полипропилен и металлопластик могут оставаться в других частях дома. Их подключают по собственной технологии через соответствующие переходы. Сравнивать нужно готовые узлы: подходящий полимерный фитинг полезнее металлического соединителя неправильной системы.
Как собрать отопление и водоснабжение в понятный комплект
В доме с радиаторами, теплым полом и бойлером удобнее составить несколько связанных перечней. Первый — обвязка оборудования: трубы, угольники, тройники, переходы к патрубкам, разъемные подключения. Второй — подводки к потребителям с соединителями на обоих концах. Затем отдельно проверяют распределительные узлы.
На водопроводе учитывают кухню, санузлы и хозяйственные точки. Для питьевой воды выбирают коллектор соответствующего назначения. Гребенку теплого пола нельзя автоматически использовать вместо него: задача, оснащение и допустимые условия могут различаться.
В радиаторной разводке проверяют тип подключения прибора и совместимость соединителей с его арматурой. На общей магистрали расход отличается от расхода отдельной подводки, поэтому один диаметр на всех участках не следует выбирать только ради удобства закупки.
В спецификации указывают размеры всех выходов, тип резьбы, серию и артикул. Запись «тройник на отопление» почти ничего не объясняет. Пройдите схему до каждого потребителя и проверьте все переходы.
Подключение петель теплого пола

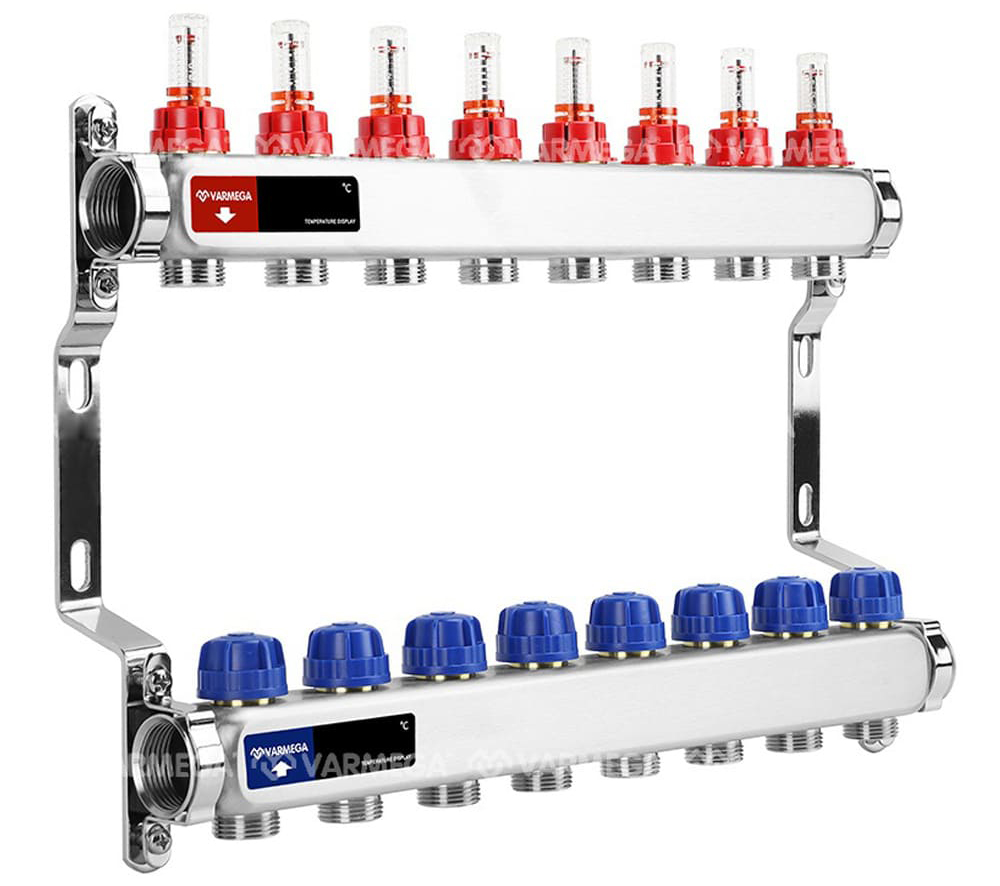

К числу расчетных петель подбирают гребенки теплого пола и комплектующие. В разделе представлены решения VARMEGA. Комплектацию выбранной группы сверяют по артикулу. Концевые группы, заглушки и соединители петель могут потребоваться отдельно.
Количество комнат не равно количеству контуров: большое помещение иногда обслуживают несколько петель. Соединители к выходам коллектора выбирают под фактические диаметр и стенку трубы. Так, для трубы PE-RT/EVOH 16 × 2,0 мм нужен разрешенный для нее способ присоединения.
Расходомеры помогают настроить расходы по расчёту. Одинаковое значение для всех петель не гарантирует одинакового прогрева. Необходимость насосно-смесительного узла определяют по температурной схеме, а не по одному факту наличия теплого пола.
Как сравнить сметы и избежать лишних расходов
Сравнивать цену одной муфты с ценой другой недостаточно. В смете должны быть трубы, все соединители, арматура, крепления, изоляция, инструмент и работа. Иначе недорогая на первый взгляд схема после доукомплектования может заметно измениться.
Посмотрите, откуда взялись повороты и переходы. Часть нужна для обхода препятствий и обслуживания, часть может оказаться следствием случайной трассы. Сокращение лишних узлов полезнее покупки деталей «на всякий случай».
Что толку сэкономить на соединителе, если ради его установки придется переделать готовую подводку? Проверка присоединений до заказа обычно проще. Для редко встречающегося фитинга заранее уточняют доступность и наличие подходящего инструмента у монтажника.
Выбор материала обосновывают условиями работы, удобством прокладки, обслуживанием или полной стоимостью. Высокая цена сама по себе не подтверждает правильность решения.
Где разместить коллектор и соединения
Шкаф выбирают по полному узлу: с кранами, концевыми группами, приводами и смесительным оборудованием, если оно предусмотрено. Нужно оставить место для труб, инструмента и обслуживания.
Подходящие по исполнению коллекторные шкафы подбирают после оборудования. Для вариантов VARMEGA в паспорте отдельно уточнено: ориентир по количеству выходов относится к коллектору без запорной и сливной гарнитуры. Габариты полного узла проверяют дополнительно.
Для встраиваемого шкафа готовят нишу, наружному отводят место у стены. Дверца должна открываться, трубы — входить без заломов и трения о кромки. Красивая раскладка не поможет, если после установки мебели до соединителей нельзя добраться.
Как проверить работу до закрытия труб
Перед испытаниями осматривают соединения и опоры. Труба не должна стягивать перекошенные патрубки, а фитинг — держать вес тяжелой арматуры. На проходах через стены и перекрытия предусматривают защиту от повреждений и учитывают возможные перемещения.
Разъемные узлы оставляют доступными. Для скрытых неразъемных соединений проверяют разрешение производителя на такой монтаж и способ защиты от строительных материалов. Особое внимание уделяют участкам, которые позже окажутся под стяжкой или плиткой.
Испытательное давление, длительность и порядок проверки выбирают по требованиям системы с учетом присоединенного оборудования. Обжим фитинга инструментом и испытание трубопровода на герметичность — разные операции. Успешное выполнение первой не отменяет вторую.
Проверку проводят до отделки и фиксируют результаты. Затем выполняют предусмотренную промывку и подготовку к эксплуатации. Сохраняют фотографии трасс, схему и перечень артикулов — при ремонте они помогут быстрее разобраться с системой.
Чек-лист перед покупкой
Перед заказом проверьте:
- Понятно ли, зачем выбран материал для каждого участка?
- Соответствуют ли изделия температуре, давлению и рабочей среде?
- Совместимы ли труба, фитинг, уплотнение и монтажный инструмент?
- Указаны ли размеры и типы всех присоединений?
- Можно ли снять оборудование и обслужить разъемные узлы?
- Полностью ли собраны коллекторные подключения?
- Поместится ли узел в шкаф с дополнительной арматурой?
- Учтены ли крепления, изоляция, защита и испытания?
Нержавеющие фитинги полезны там, где их свойства решают конкретную задачу. Гибкие подводки, латунные и полимерные соединители дополняют систему на своих участках. Хороший комплект получается из согласованной схемы и совместимых деталей — с понятным доступом для монтажа, проверки и обслуживания.
